1. Einleitung

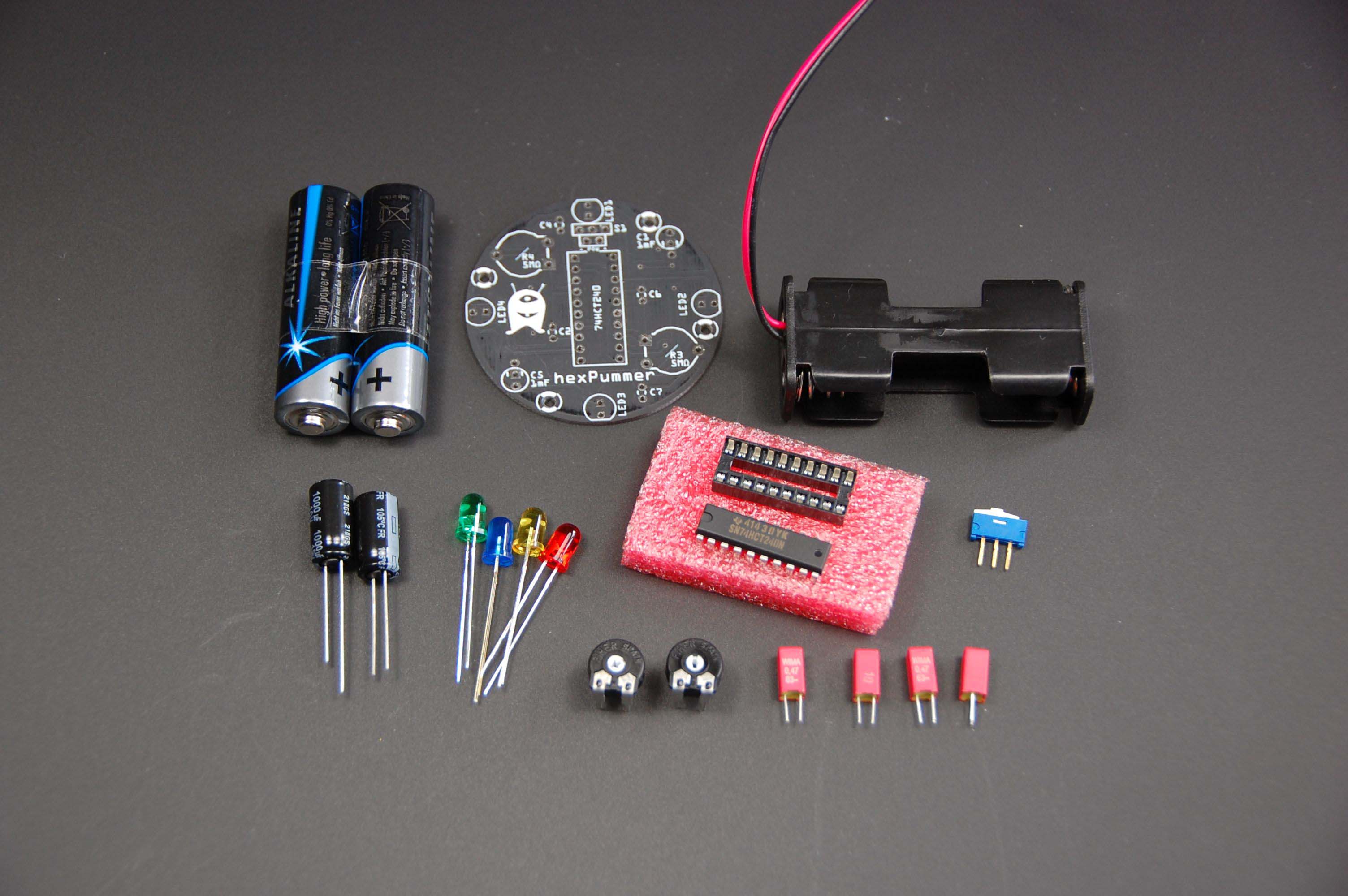

Das Hex-Pummer-Kit mit 4 verschiedenfarbigen LEDs.
Wenn bei der Bestellung nichts weiter angegeben ist,
sind 4 zufällige LEDs im Kit.

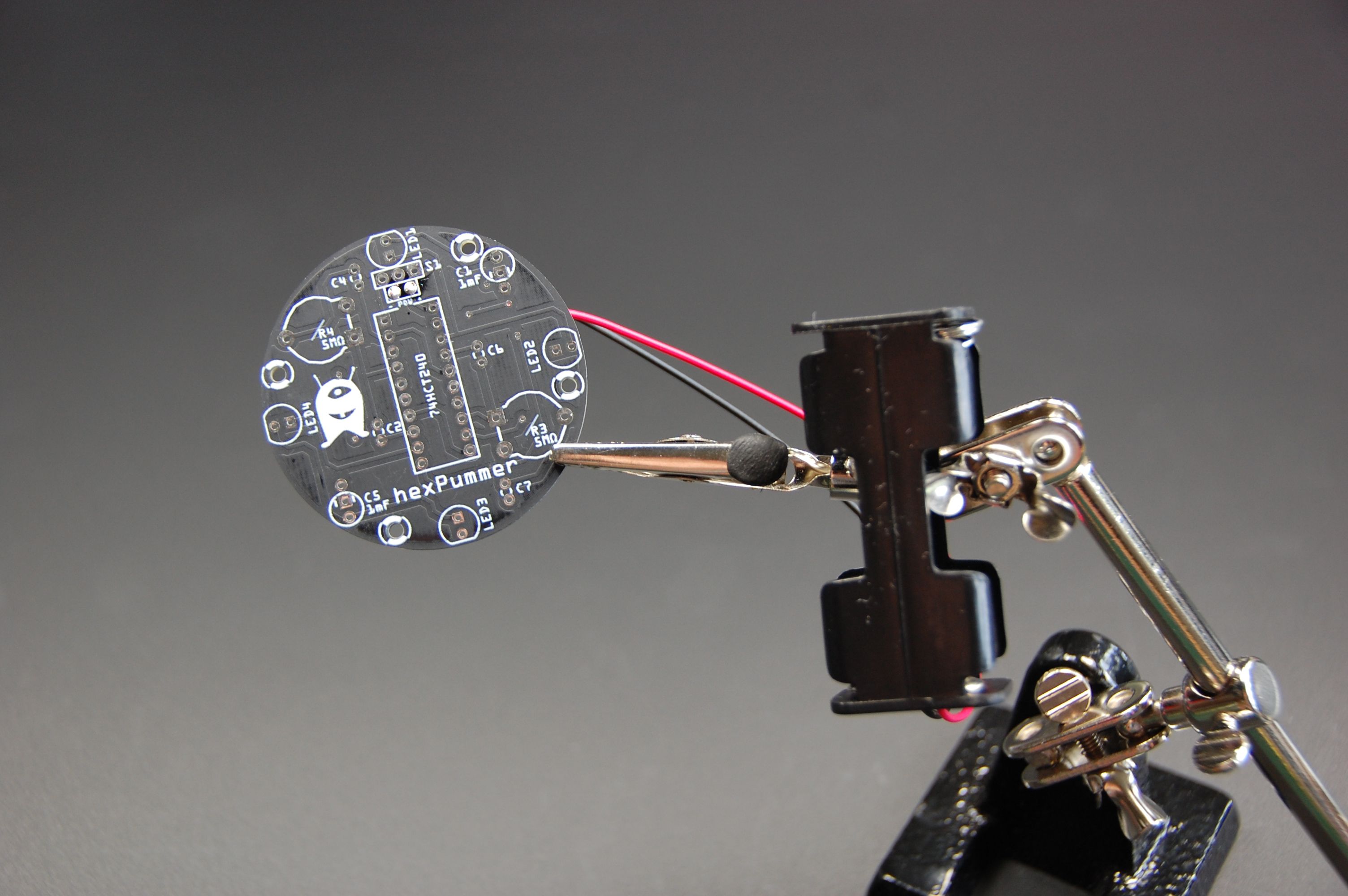

2. Der Batteriehalter
Zuerst einmal löten wir den Batteriehalter (POW) ein. Das rote Kabel
kommt in das Loch mit dem +
-Zeichen, das schwarze in das
mit dem -
-Zeichen.

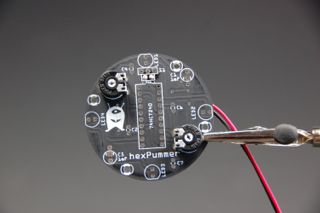

3. Die Potentiometer
Dann werden die beiden Potentiometer (R3, R4) eingelötet.
Mit ihnen kann die Pum-Frequenz eingestellt werden.

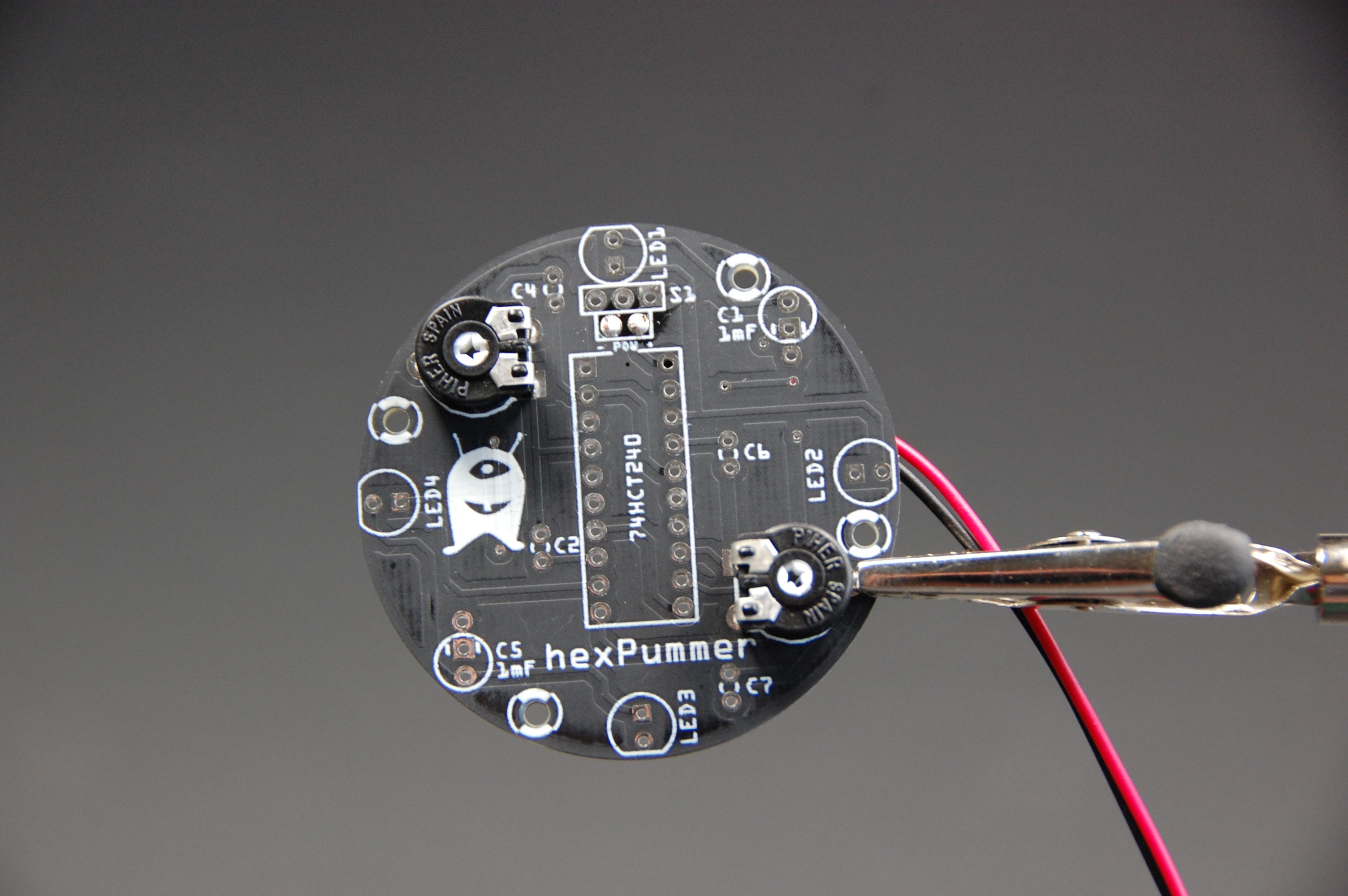

4. IC-Sockel vorbereiten
Jetzt folgt der IC-Sockel. Er hat eine Nase, damit man
später weiß, wie rum der IC aufgesteckt werden muß.
Die Nase muß auf der Aussparung des Aufdrucks zum
liegen kommen.
Damit er bei dem Löten nicht herausfällt, kann man zwei
Beine in den Ecken umbiegen.

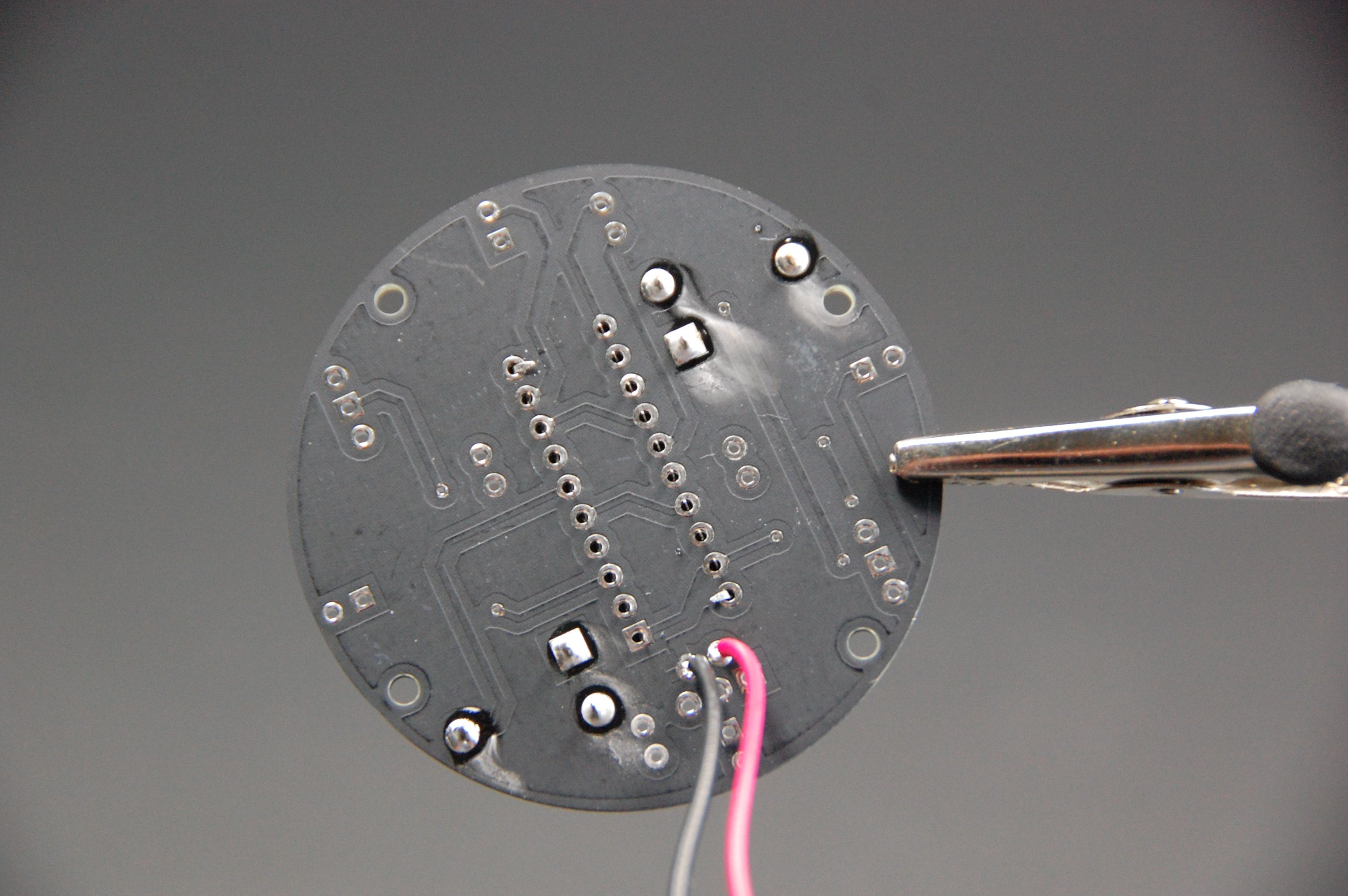

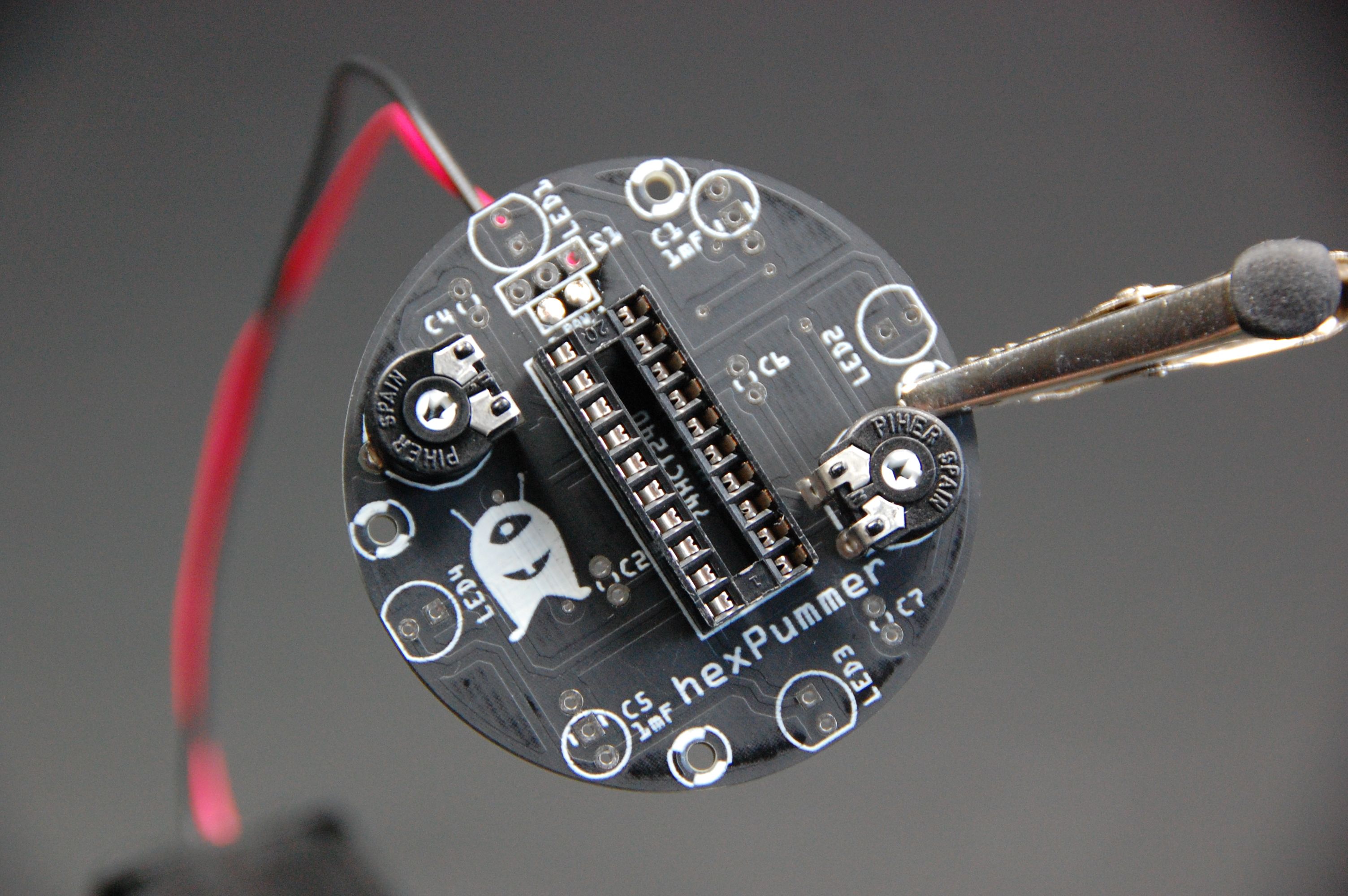

5. IC-Sockel einlöten
Jetzt kann der Sockel leicht eingelötet werden.

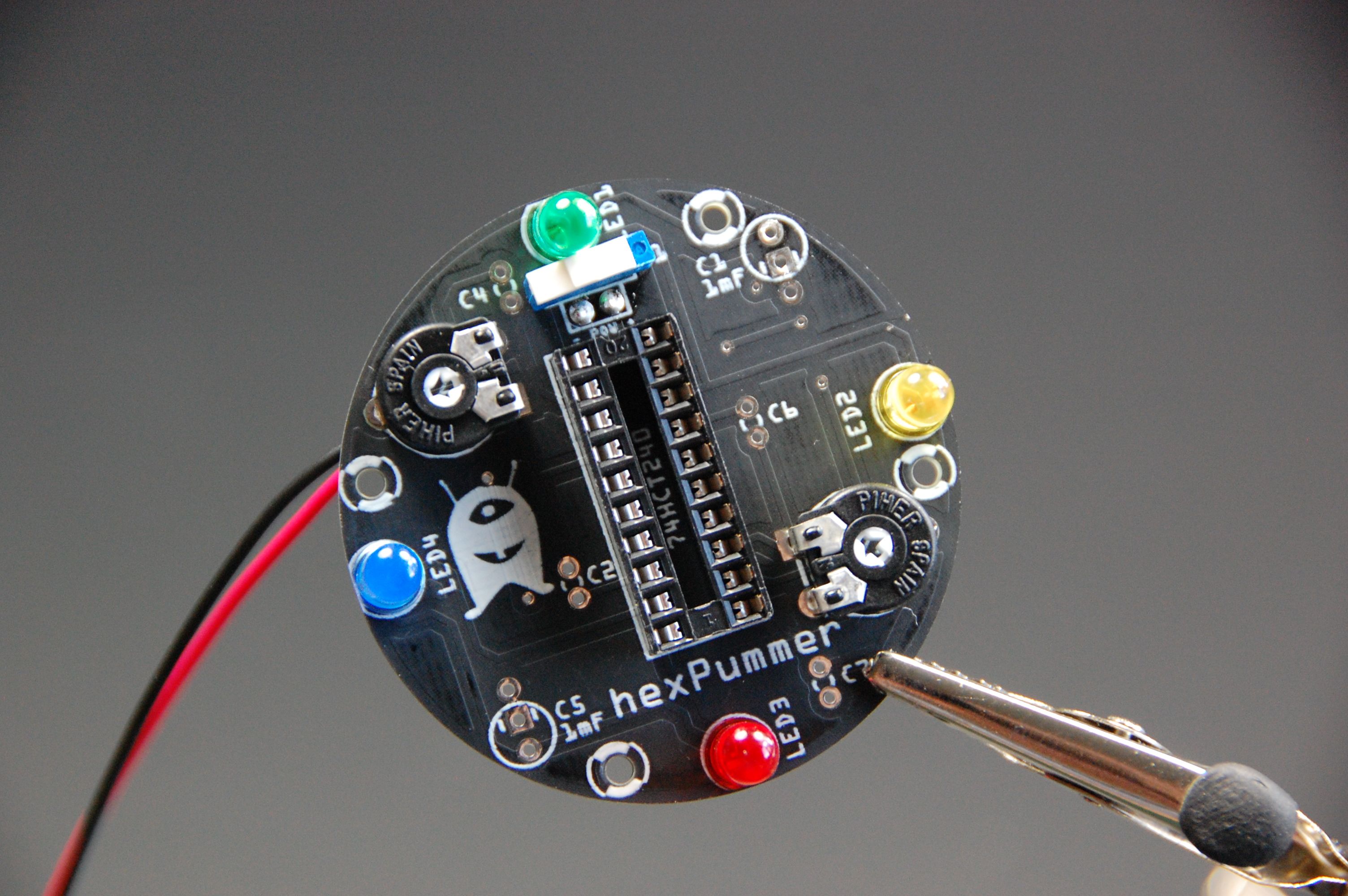

6. Die LEDs und der Schalter
Als nächstes kommen die LEDs an die Reihe (LED1-LED4).
Die Kathode
(kürzere Beine, abgeflachte Gehäuseseite) müssen in
das Loch auf der abgeflachten Symbolseite gesteckt werden.
Natürlich könnte man die LEDs auch an Drähte (Litzen) löten,
und die Drähte in die Platine.
Zusätzlich löten wir den Schalter (S1) ein.

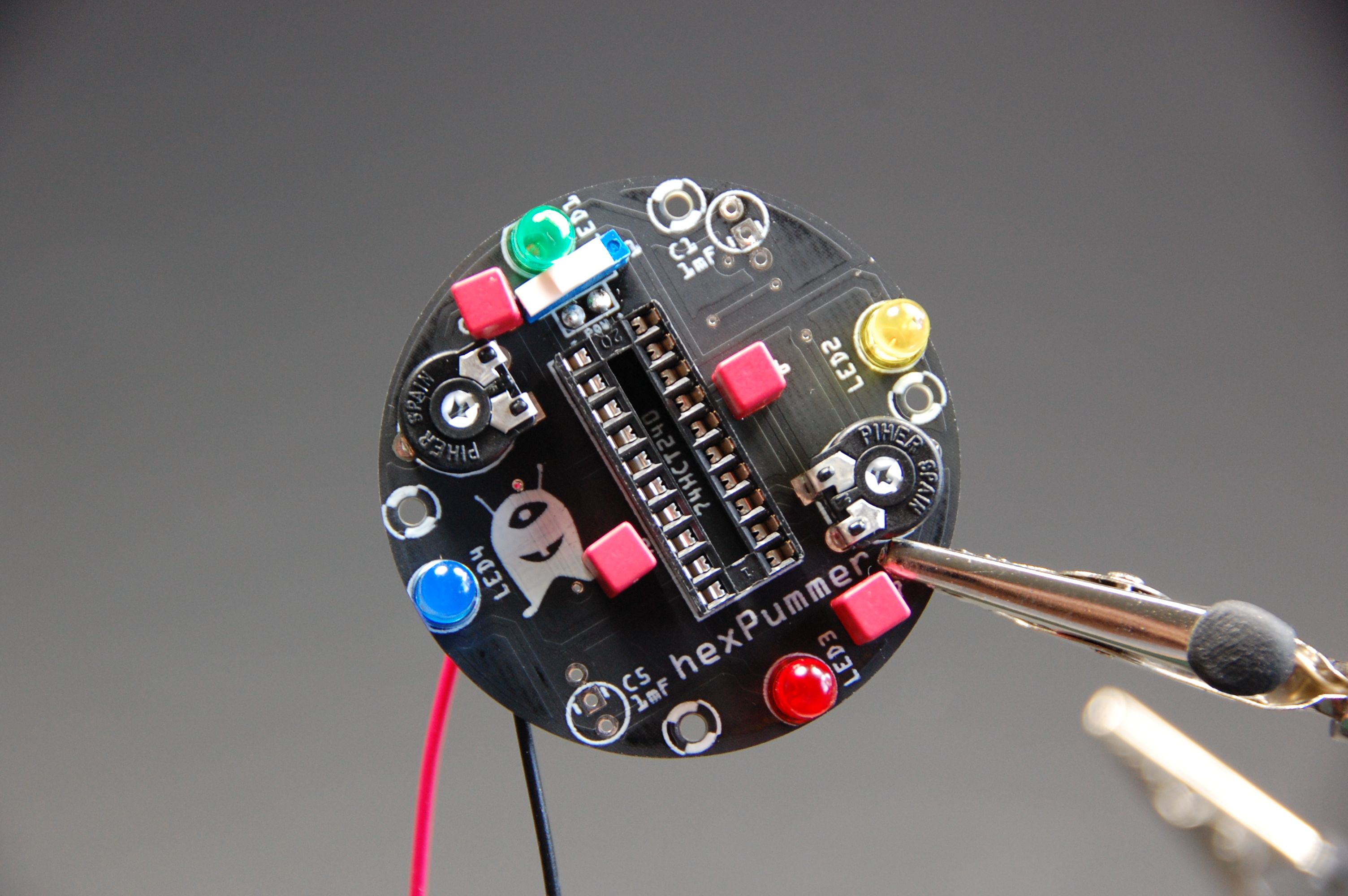

7. Die Keramik-Kondensatoren
Nun zu den Keramik-Kondensatoren (C2, C4, C6, C7).
Manche Bausätze haben Kondensatoren, die beige
und rund sind. Ein Beispiel gibt es beim
rechteckigen Hexpummer.

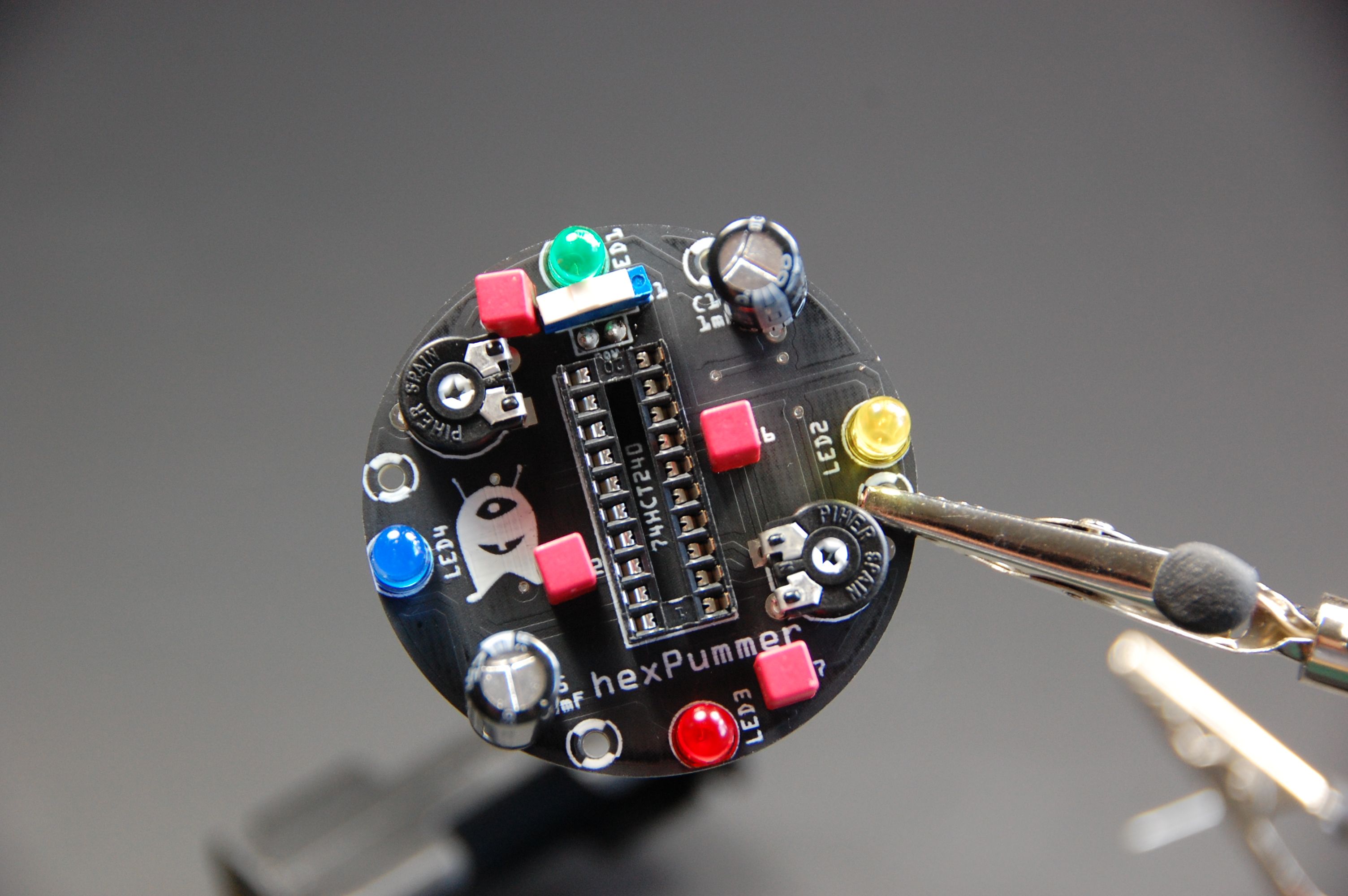

8. Die Elektrolyt-Kondensatoren
Bei den Elektrolyt-Kondensatoren (C1, C5) muß man wieder
auf die Ausrichtung aufpassen. Der Minus-Pol (auf dem
Gehäuse meistens mit einem Streifen markiert) muß in das
Loch mit der Markierung. Falls der Kondensator eine
größeren Beinabstand hat, kann man auch das Loch unter
der Markierung nehmen.

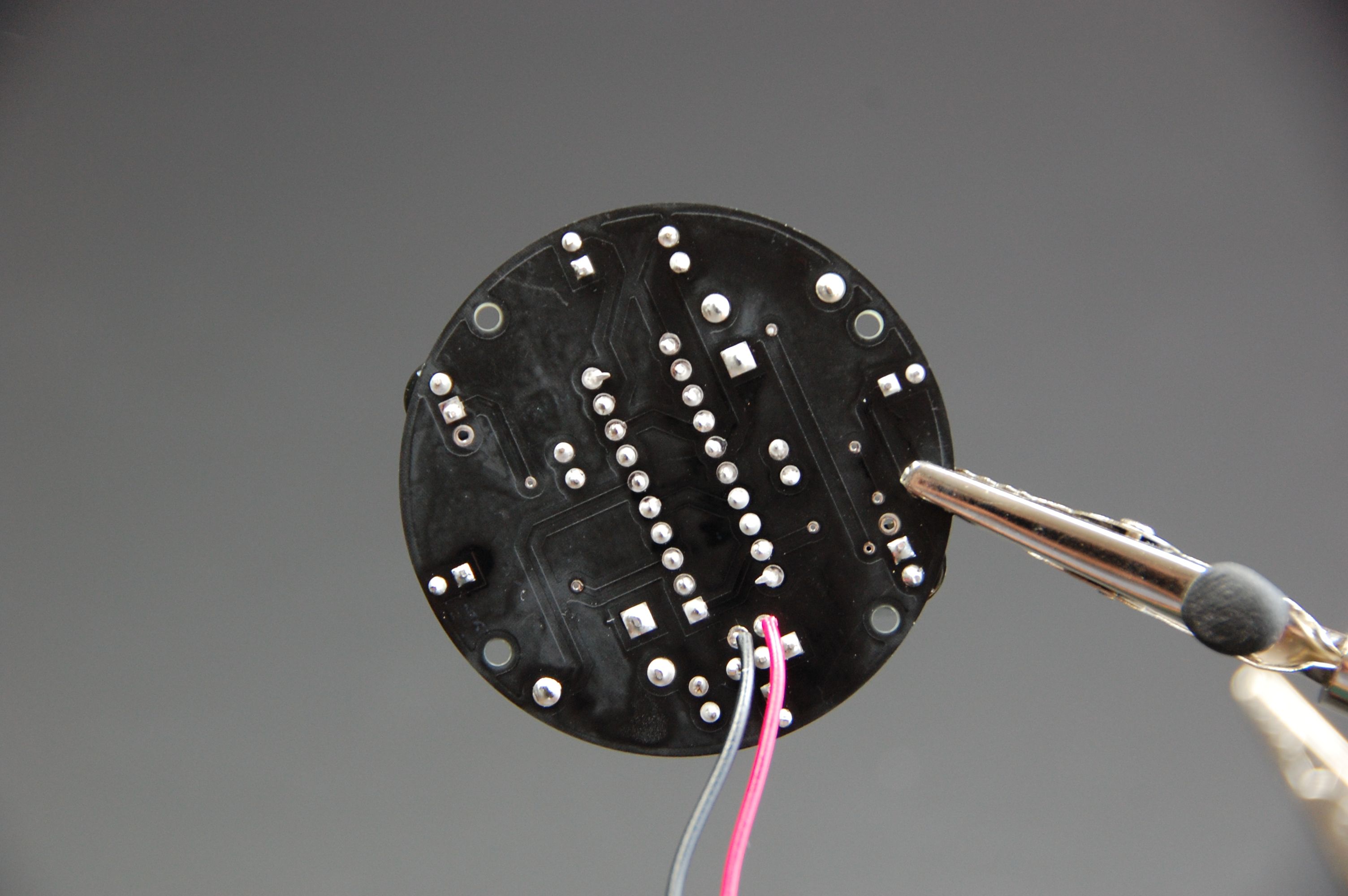

9. Platine reinigen
Am Ende reinigen wir die Platinenrückseite mit Isopropanol (z.B.
Teslanol® Isopropanol, Aktiv-Reiniger, 1000ml
)
Dieser Schritt ist wichtig, da die Flußmittelreste
mit der Zeit Feuchtigkeit ziehen und so zu Kriechströmen oder Korrosion führen können.

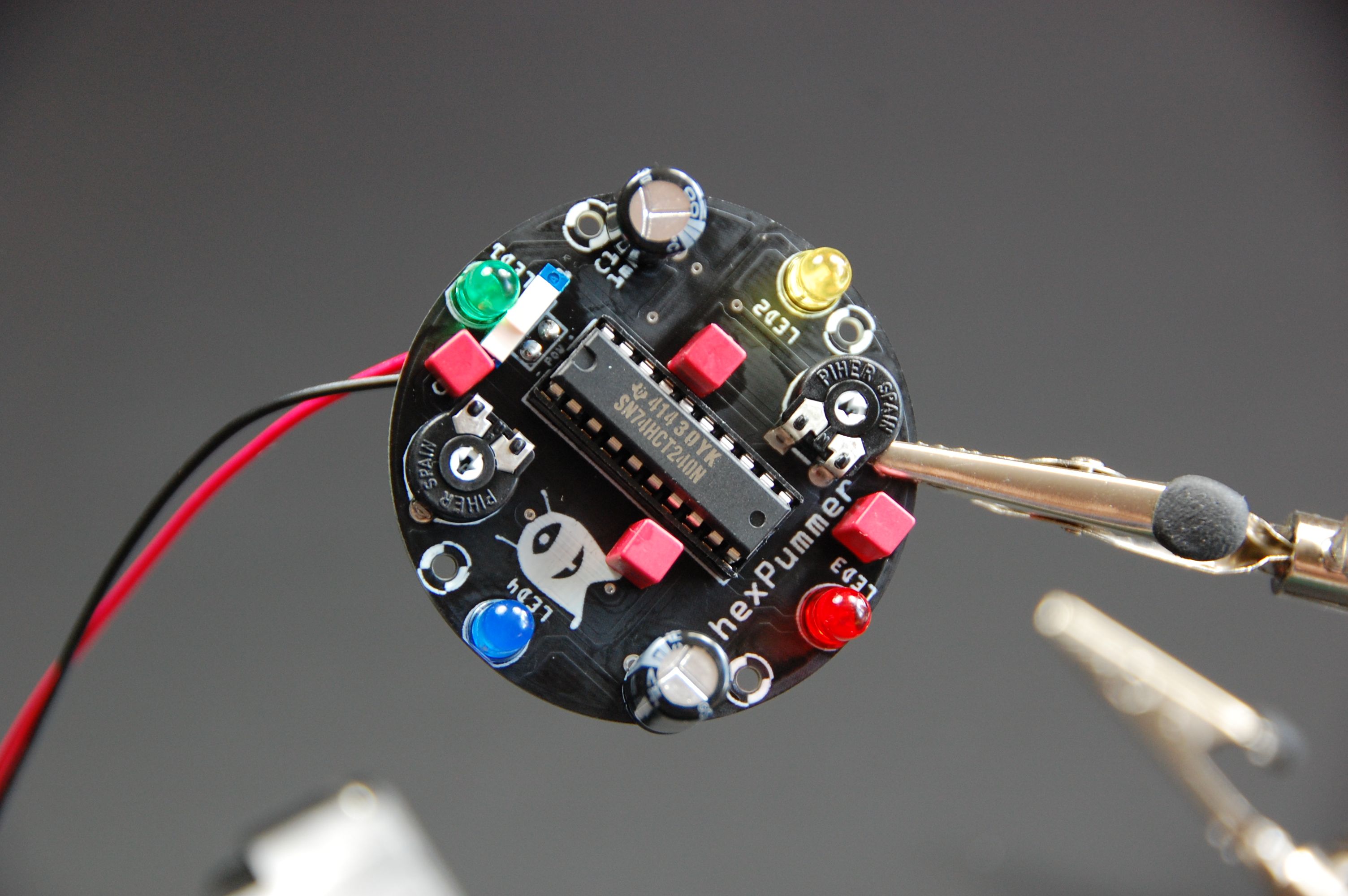

10. IC einsetzten
Der IC (74HCT240) wird jetzt eingesetzt, die Nase
auf dem IC muß mit der Nase des Sockels übereinstimmen.

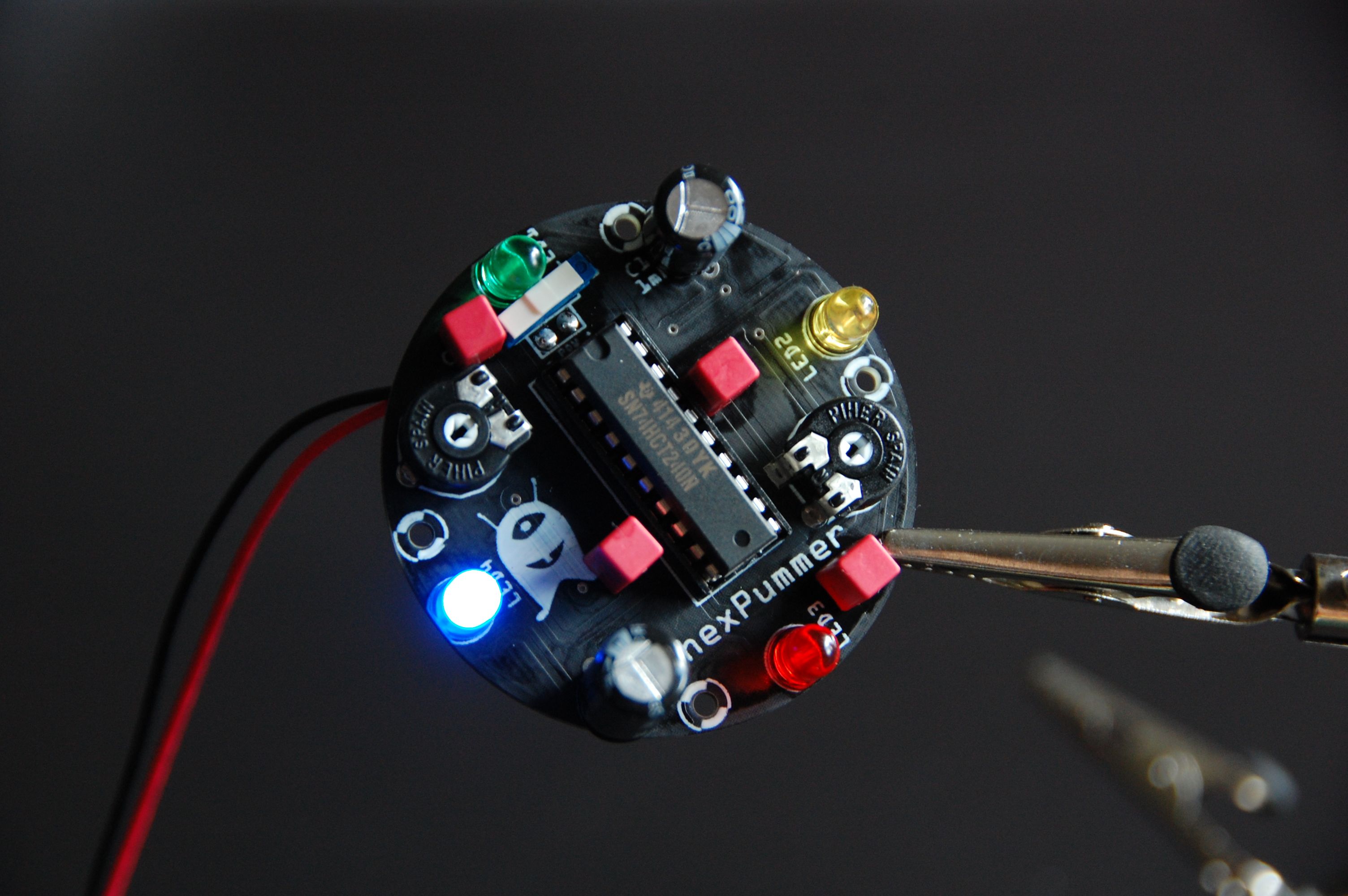

11. Abschlußarbeiten
Für einen ersten Test drehen wir die Potentiometer mit einem
kleinen Schraubendreher in die mittlere Stellung.
Fertig? Einschalten und Pum!
Jetzt kann man mit den Potentiometern die
Pumming-Frequenz einstellen, die einem
am besten gefällt.
Wie geht es weiter?
Mit einem Hex-Pummer kann man
verschiedene Beleuchtungs-Projekte
realsieren. Vom Blaulicht für Spielzeugautos
über Raumschiff-Notfall-Beleuchtungen
hin zu bösen Monster-Augen.
Halloween-Kürbisköpfe
Oder z.B. geschnitzte Kürbisse zu Halloween,
die im Dunkeln diabolisch leuchten.
Hex-Pummer-Pumpkins
Stückliste
| Name |
Art |
Quelle |
| 74HCT240 |
Octal Buffer; 74HCT240 |
01449 |
| C1, C5 |
Elektrolytkondensator; 1.000 μF |
02782 |
| C2-C4 |
Keramik-Kondensator; 470 nF |
02193 |
| LED1-LED4 |
LEDs verschiedener Farben |
Elmotex |
| R3, R4 |
Einstellpotentiometer; 5 MOhm |
02256 |
| S1 |
Schalter |
02944 |
