Schnelleinstieg
Eigentlich ist die Bestückung selbsterklärend.
Einzige Außnahme sind D1, D6 und D7, die mit
den 0 Ohm-Widerständen (Brücken)
bestückt werden müssen. Auf D8 kommt die
1N4147-Diode (Strich nach oben).
Ein guter Einstieg ist auch der Anschluß- und Bestückungs-Plan
(Link in der rechten Spalte auf dieser Seite).

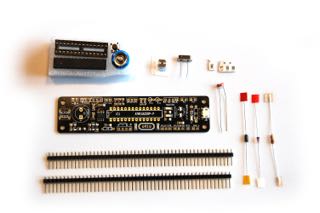

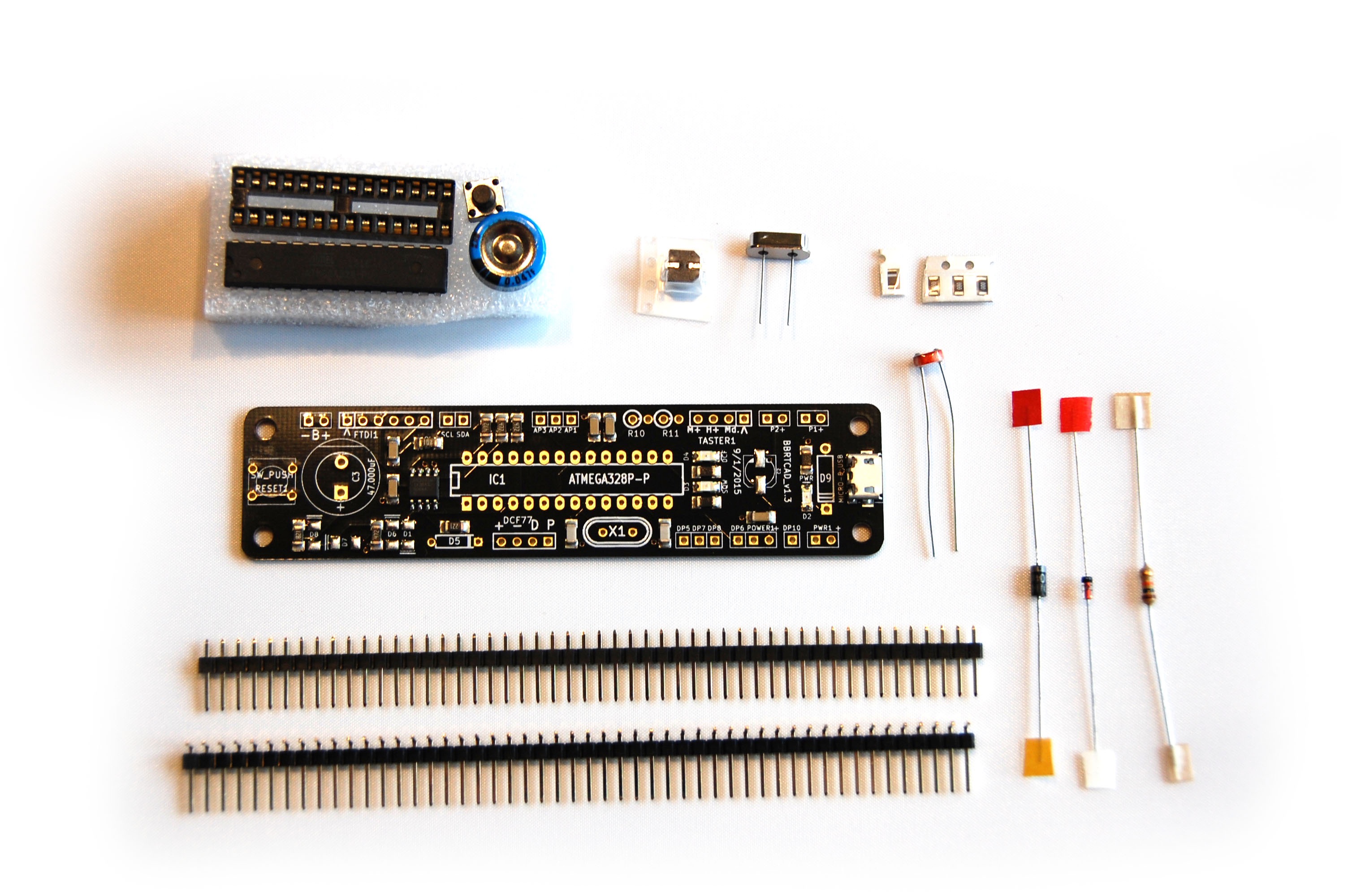

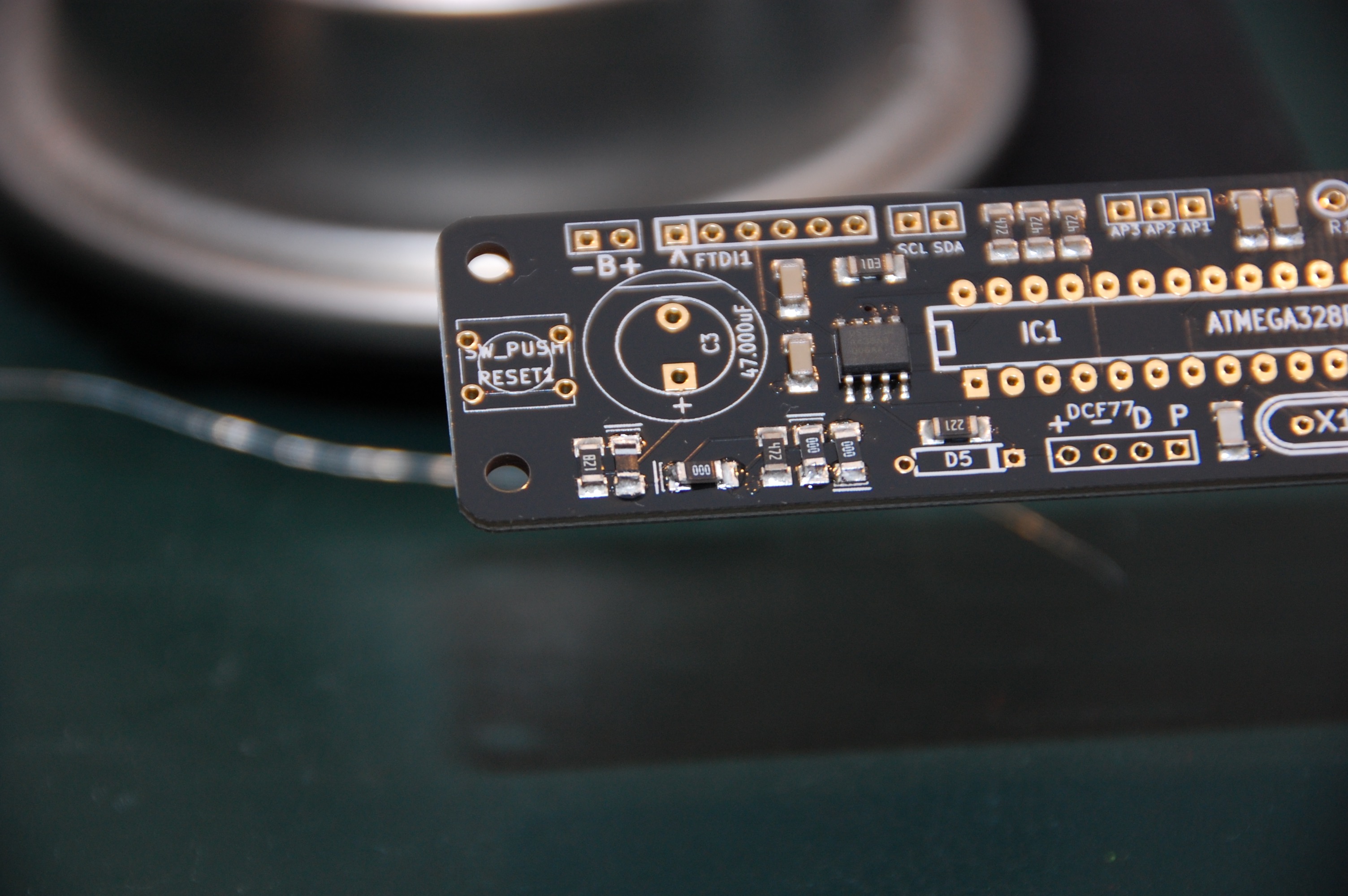

1. Der Bausatz
Der Bausatz kommt mit einer vorbestückten Platine,
auf der die kleinen und problematichen
Bauteile bereits vorbestückt sind.
Speziell die DS3231M und die ganz
besonders die SMD-Buchse sind von Hand schwer
bis gar nicht zu löten. Sie wurden maschinell
bestückt und dann in einem Reflow-Ofen gelötet.
Siehe dazu auch SMD-Prototypen-Bestücken.
Dem Bausatz liegt eine gerade und gewinkelte
Stiftleiste bei. Je nach Einsatz-Zweck der
Platine kommt die eine oder andere oder
gar keine zum Einsatz!

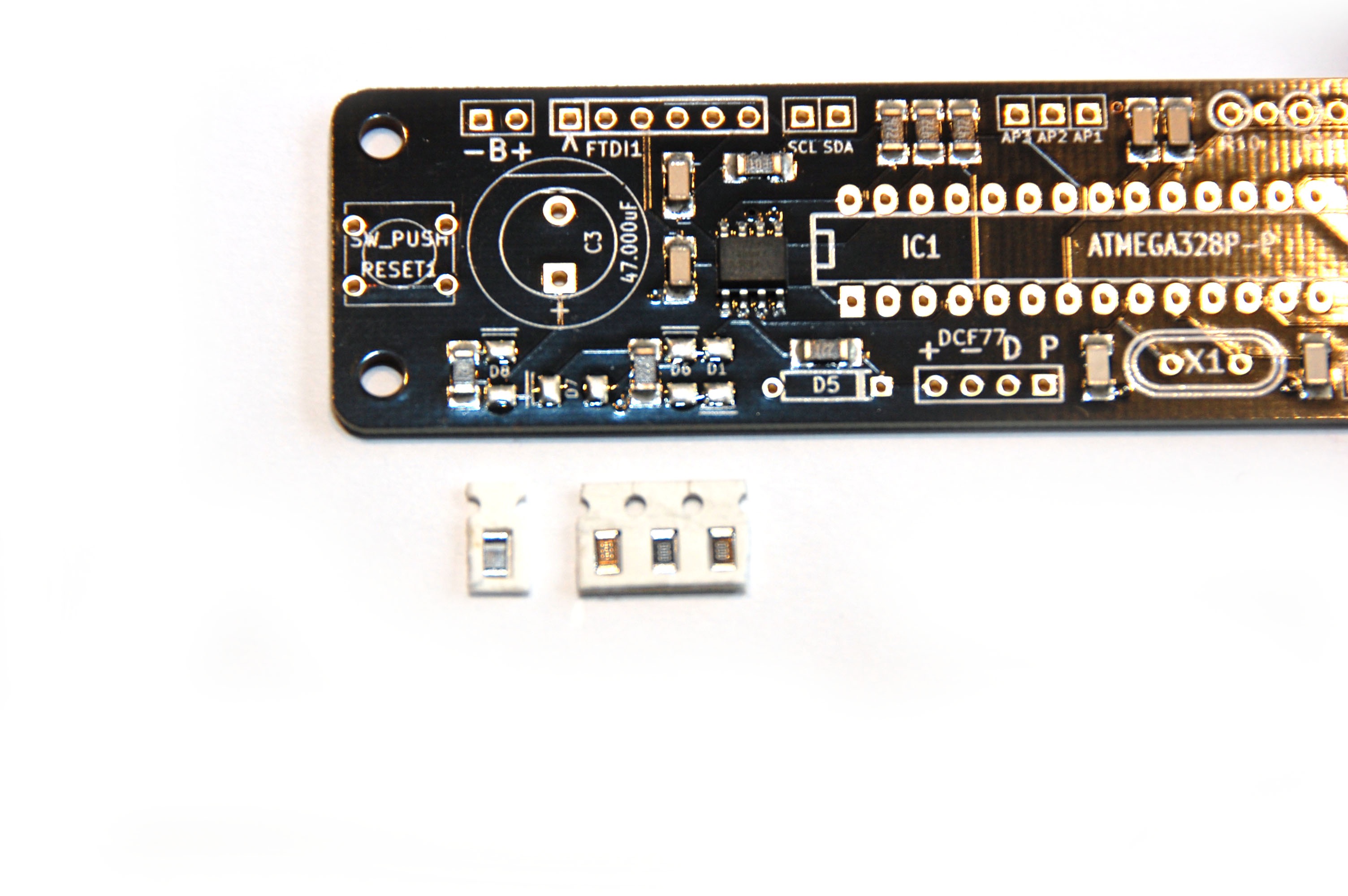

2. Die SMD-Bauteile
Die einzige etwas kniffelige Aufgabe an diesem
Bausatz sind die 4 SMD-Bauteile. Die 1N4148-Diode
muß auf D8 gelötet werden. Sie hat einen weißen
Strich, dieser gehört nach oben (auf der Platine
hat D8 auch einen Strich oben).
Die drei 0 Ohm-Widerstände gehören auf
D1, D6 und D7. Ihre Ausrichtung ist egal.
Dieser Schritt ist nicht so schwierig, wie
er sich anhört, denn es wird kein Lötzinn benötigt.
Auf den Lötpads befindet sich bereits genügend
Lötzinn.
3. Geschafft!
Wenn die SMD-Bauteile auf der Platine
ihren Platz gefunden haben, geht es
total entspannt wieter.

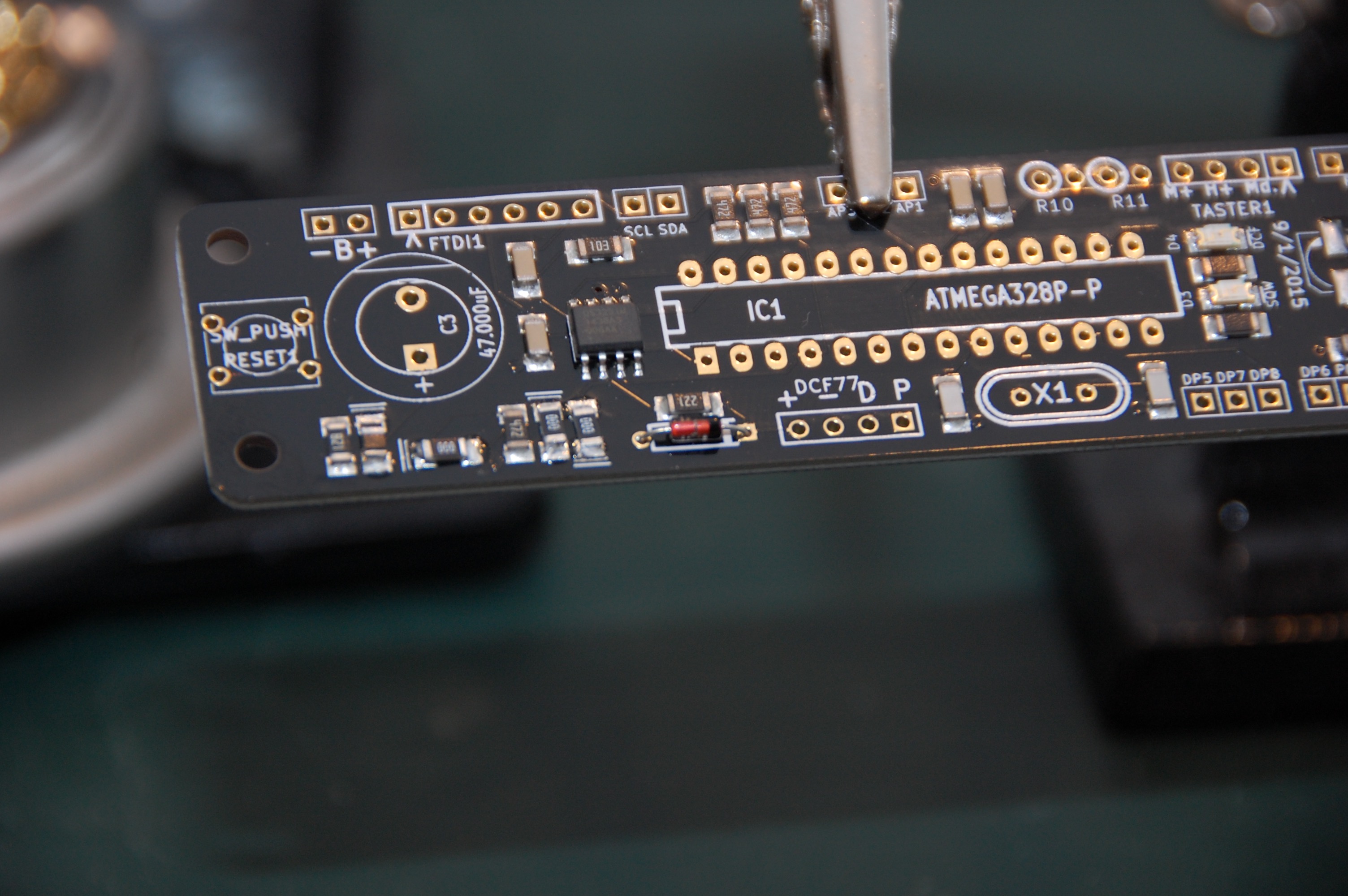

4. Die Zener-Diode
Die 3,0 Volt-Zener-Diode
wird auf D5 gelötet, der Ring auf
der Diode muß auf den Strich auf
dem Bestückungsdruck (also nach
rechts zeigen).

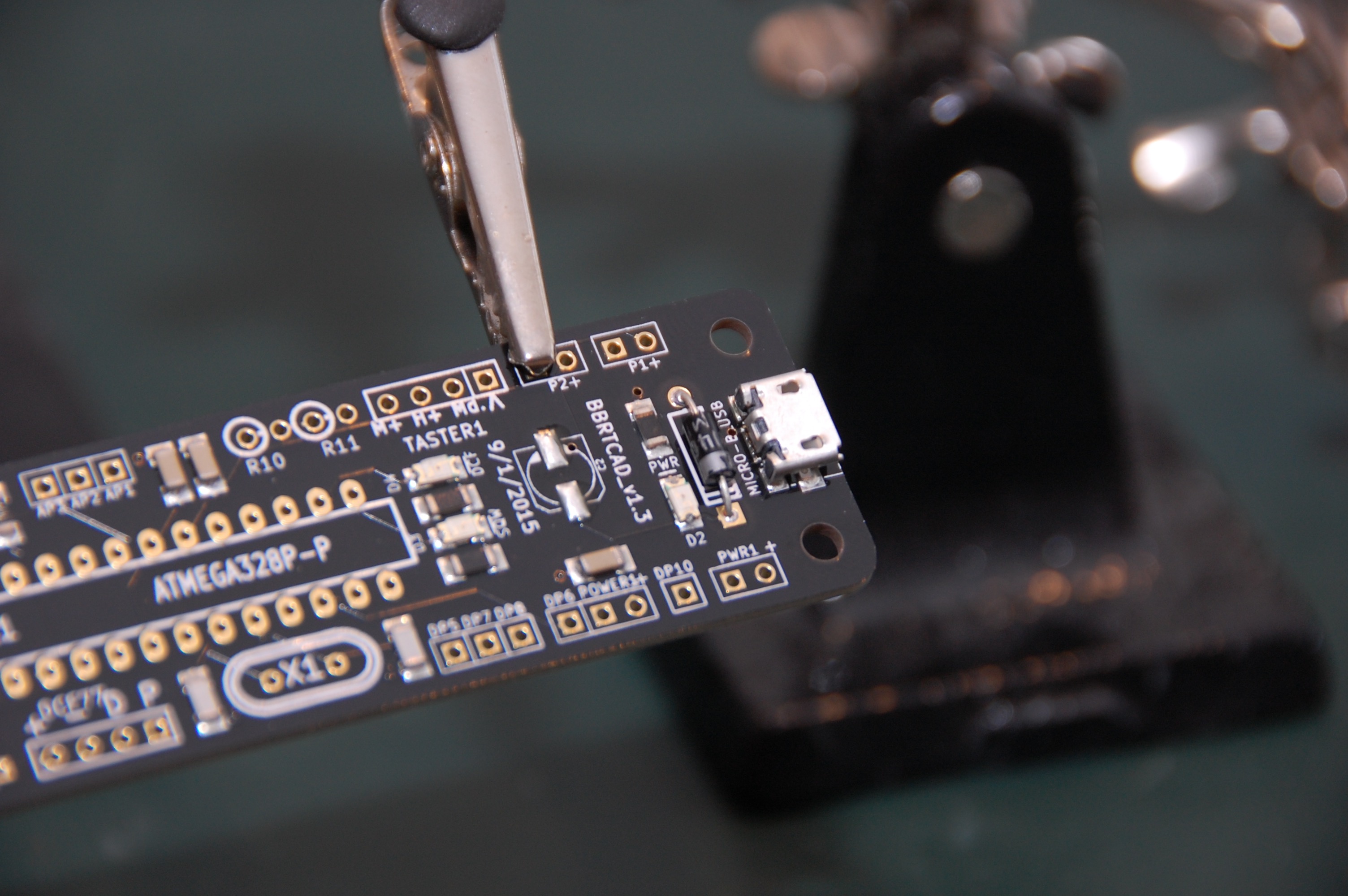

5. Die 1N4007-Diode
Die 1N4007-Diode (D9) ist eine
Schutzdiode, die die Platine
vor einer verpolten
Stromversorgung schützt.
Auch bei ihr muß der Ring auf der
Diode auf den Strich auf dem
Bestückungsdruck (nach unten).
Bei einer ausschließlichen
und gesicherten Stromversorgung
über die Micro-USB-Buchse
kann keine Verpolung stattfinden
und die Diode kann auch weggelassen werden.

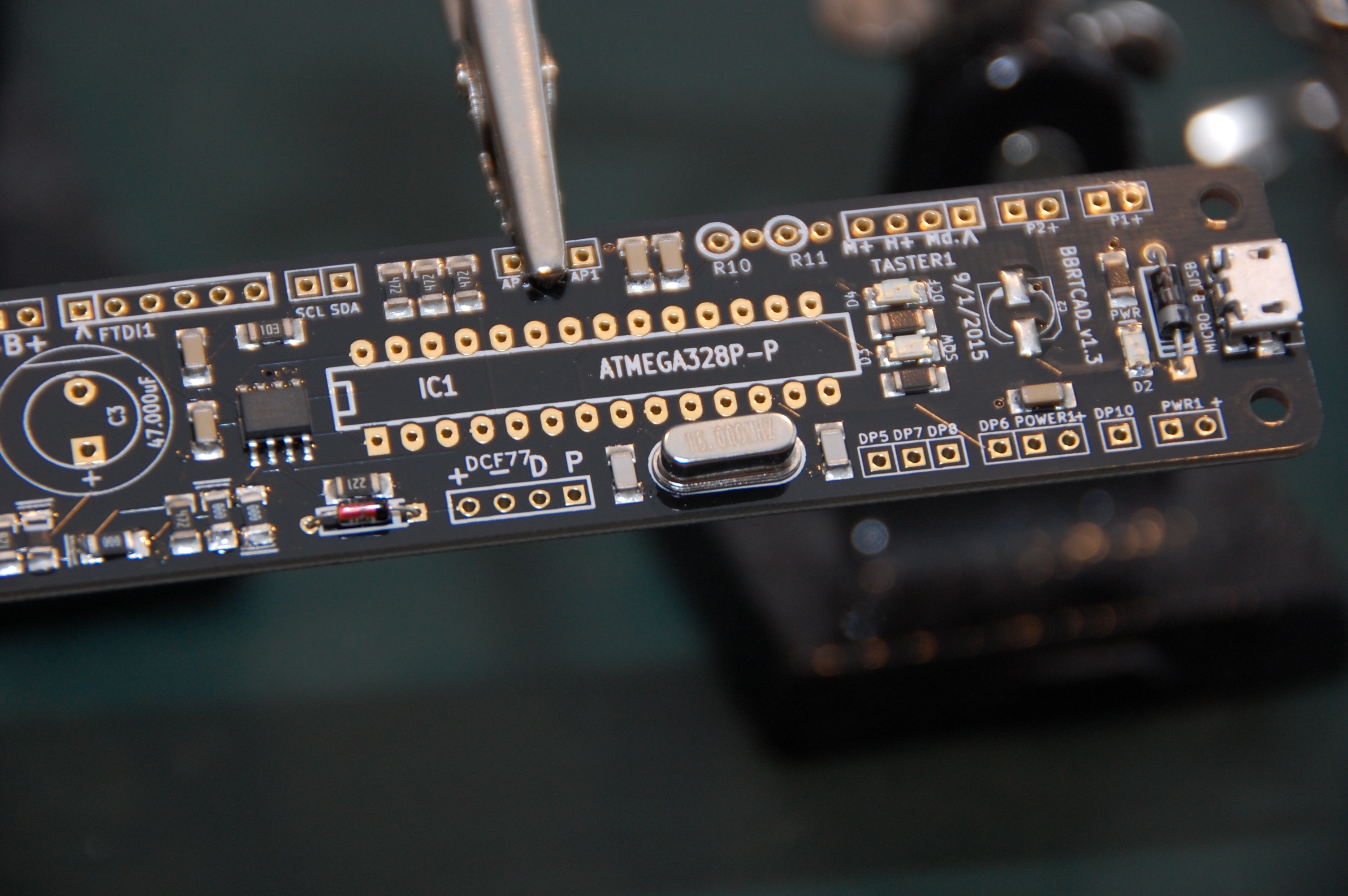

6. Der 16 MHz-Quarz
Dann wird der 16 MHz-Quarz eingelötet.

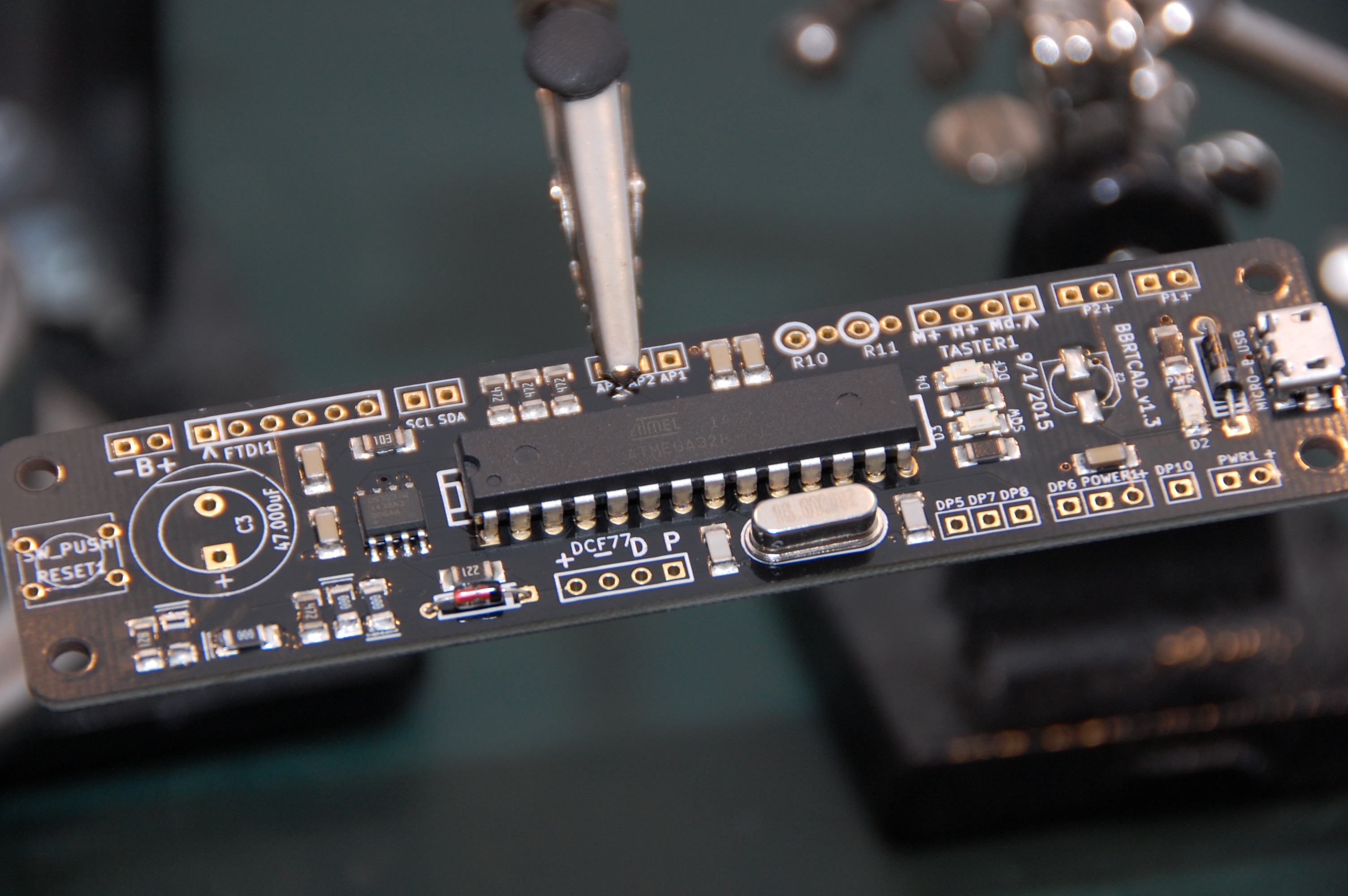

7. Der ATMEGA328
Dann kommt der Mikrocontroller (ATMEGA328)
an die Reihe. Seine Nase muß nach links
zeigen. Natürlich kann man auch einen Sockel
einlöten und den ATMEGA328 später stecken.

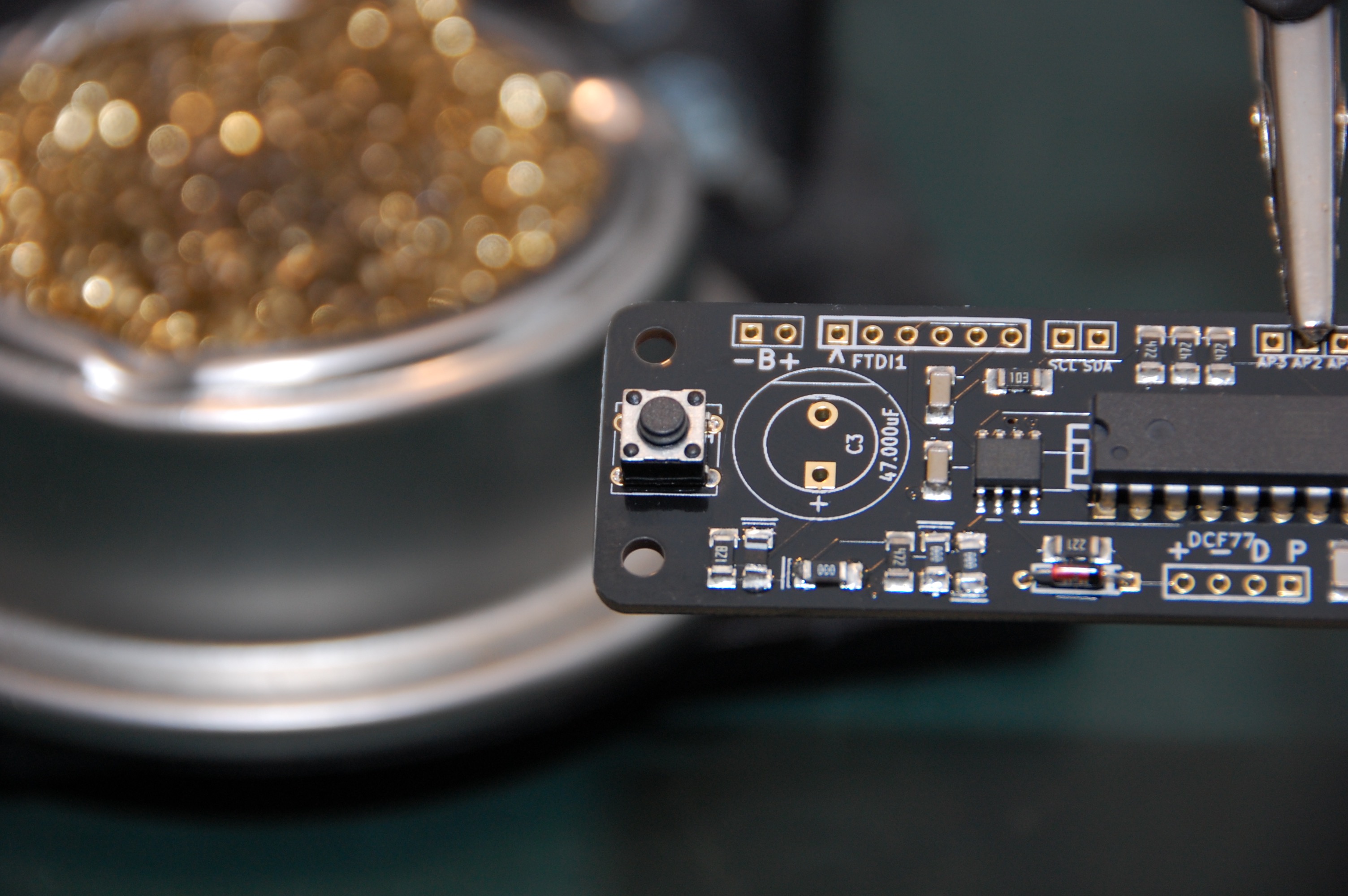

8. Der Reset-Taster
Der Reset-Taster ist optional. Wärend
der Entwicklung ist er praktisch. Kommt
die Platine später in ein Gehäuse
ist er nicht mehr zugänglich und kann
auch weggelassen werden.

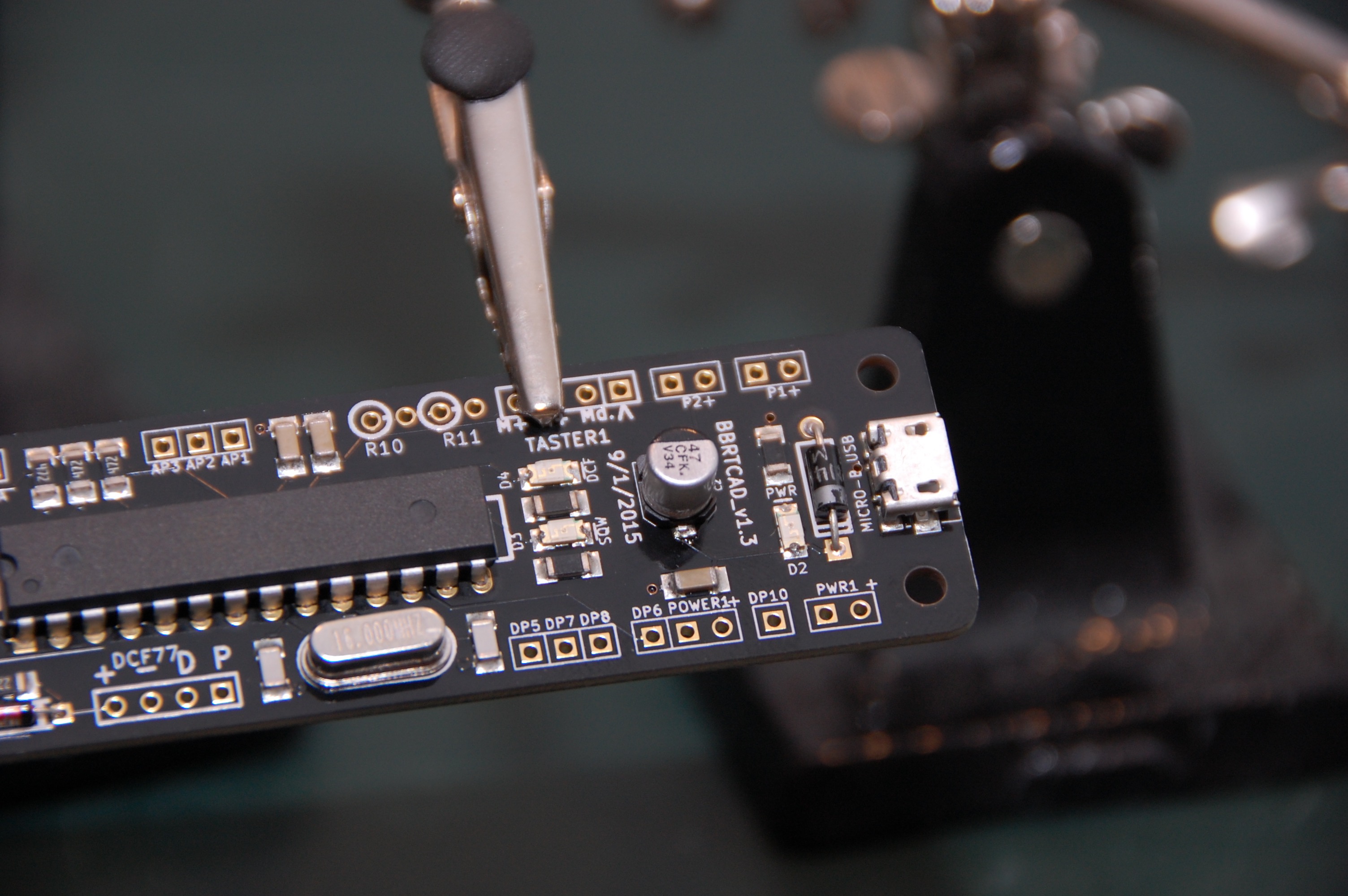

9. Der Stützkondensator C2
Der Stützkondensator C2 ist auch optional.
Bei einem guten USB-Netzteil wird er nicht benötigt.
Hat man eine unsaubere Spannungsversorgung, kann
man ihn einlöten. Dann muß man darauf achten, daß
seine Polung stimmt. Der Minus-Pol (auf
dem Gehäuse schwarz markiert) muß nach oben.

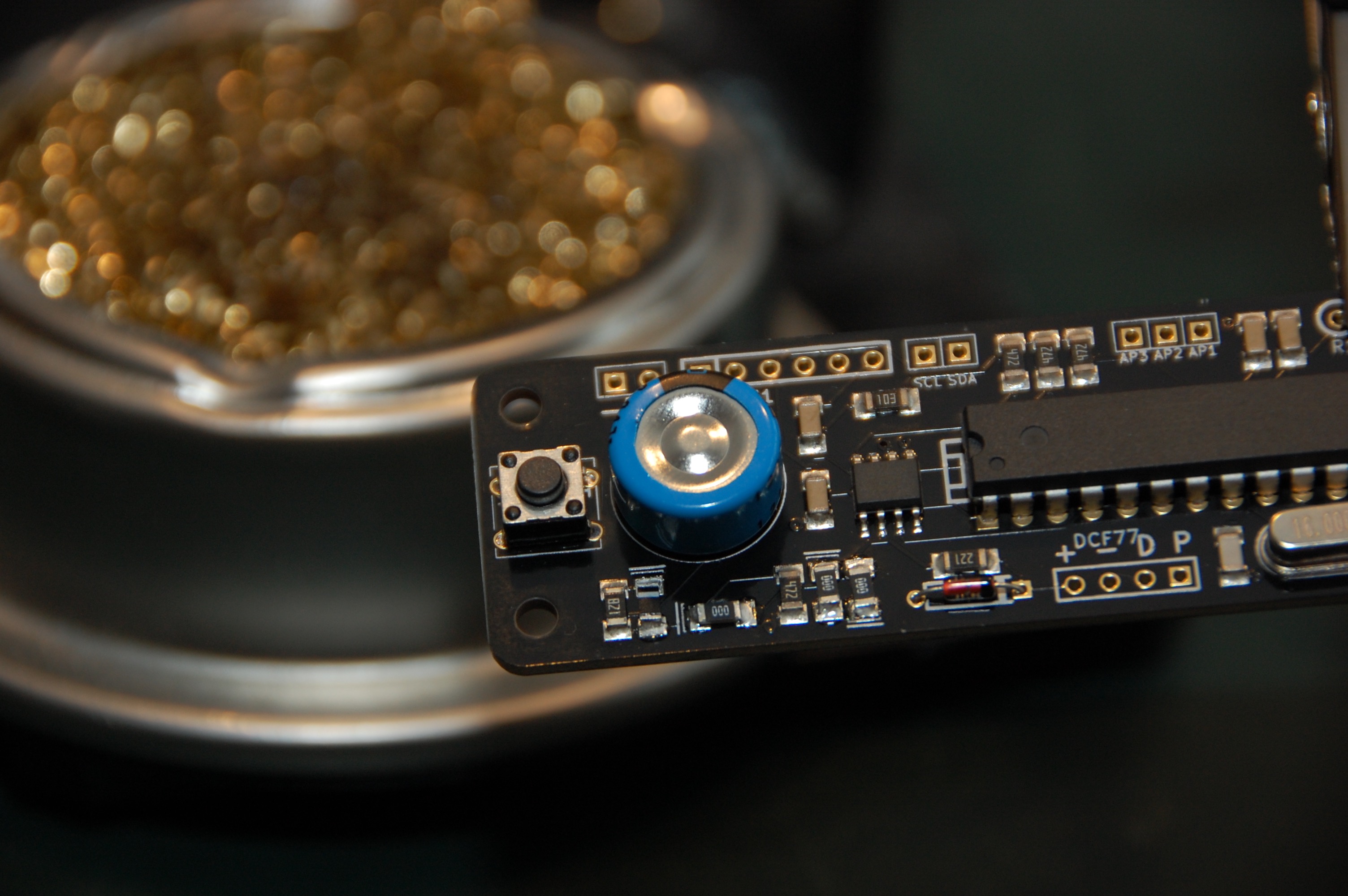

10. Der Speicherkondensator
Auch bei dem Speicherkondensator
muß man unbedingt auf die Polung achten.
Der Minus-Pol (schwarze Markierung)
muß nach oben.

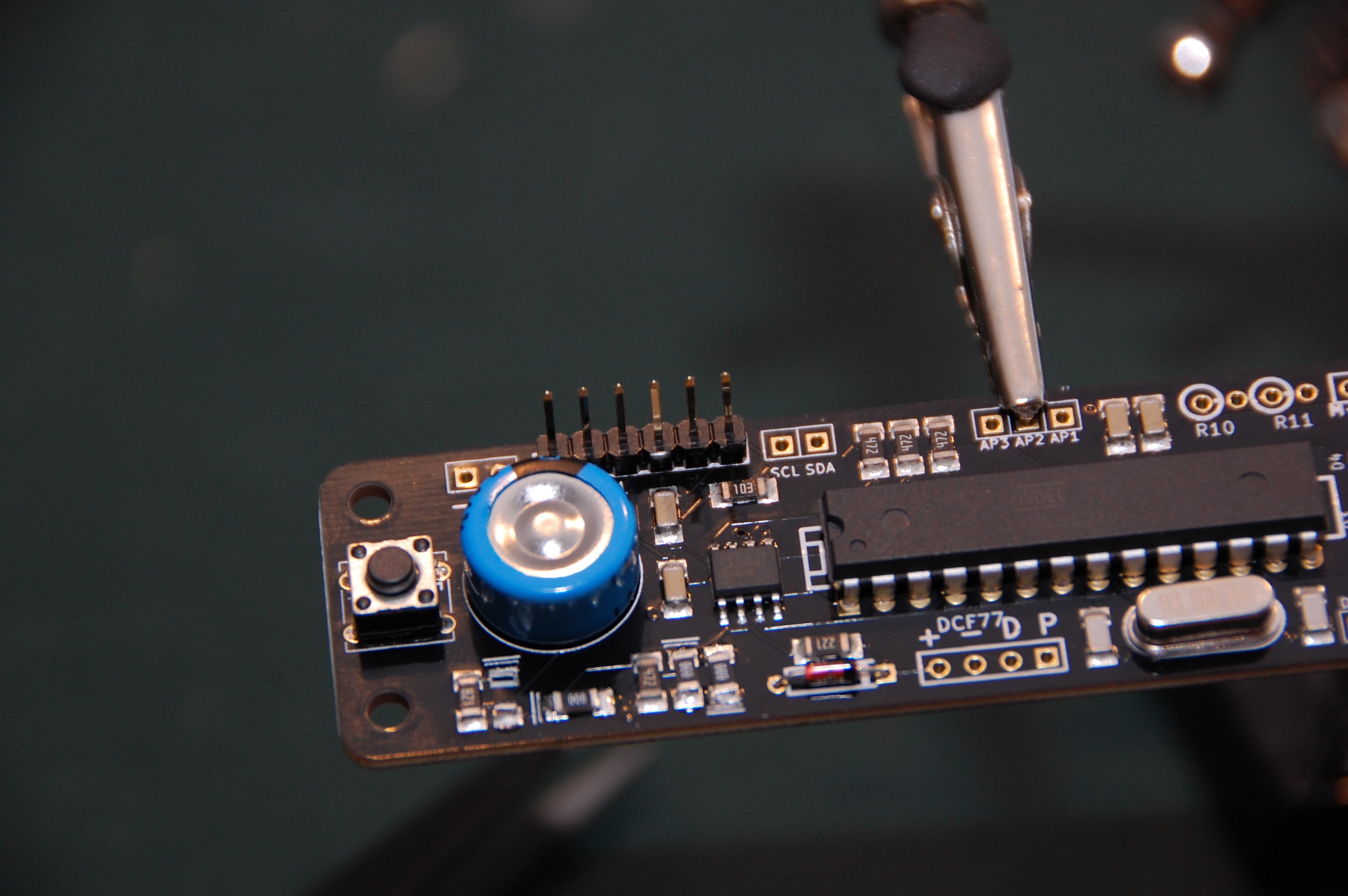

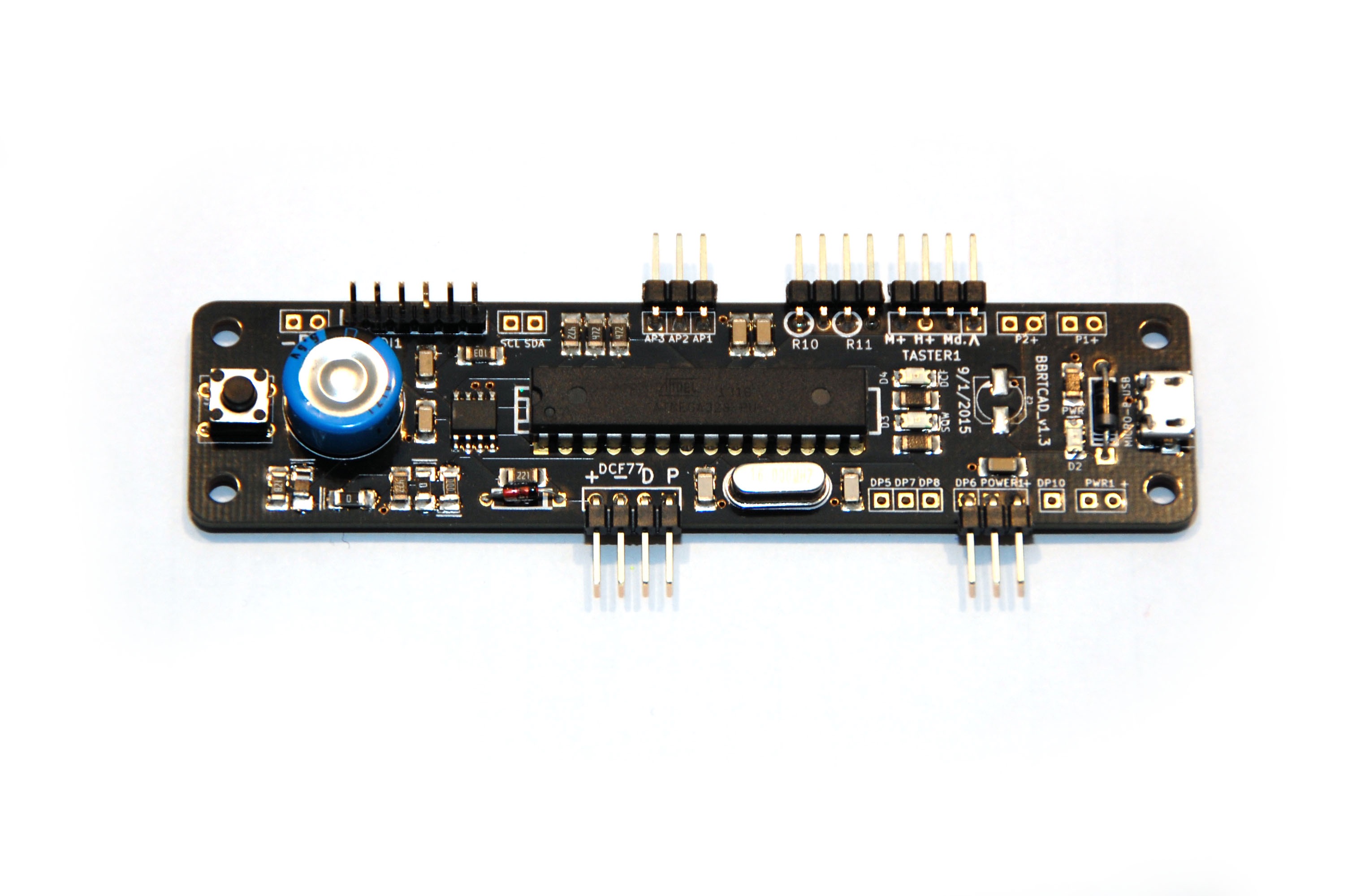

11. Pinheader
Dem Bausatz liegen zwei
Pinheader bei: gerade und gewinkelte.
Welche (und ob) man einlötet, hängt
vom Einsatzzweck ab. Hier wurde
eine gerade für den FTDI-Stecker
eingelötet.
12. Abschlußarbeiten
Vor der ersten Inbetriebnahme
muß die Platine mit Isopropanol (z.B.
Teslanol® Isopropanol, Aktiv-Reiniger, 1000ml
)
von Flußmittelresten befreit werden,
da diese mit der Zeit Feuchtigkeit ziehen und zu Korrosion
führen.
13. Testprogramm
Jetzt kann man das Testprogramm
(BBRTCAD_TSMD_Test.zip)
aufspielen. Dies geschieht ausschließlich
über den FTDI-Header, die USB-Buchse dient
nur der Stromversorgung!
Hat alles geklappt, blinken
die gründe und gelbe LED abwechselnd
und im seriellen Monitor (57.600 Baud)
wird eine Uhrzeit angezeigt.

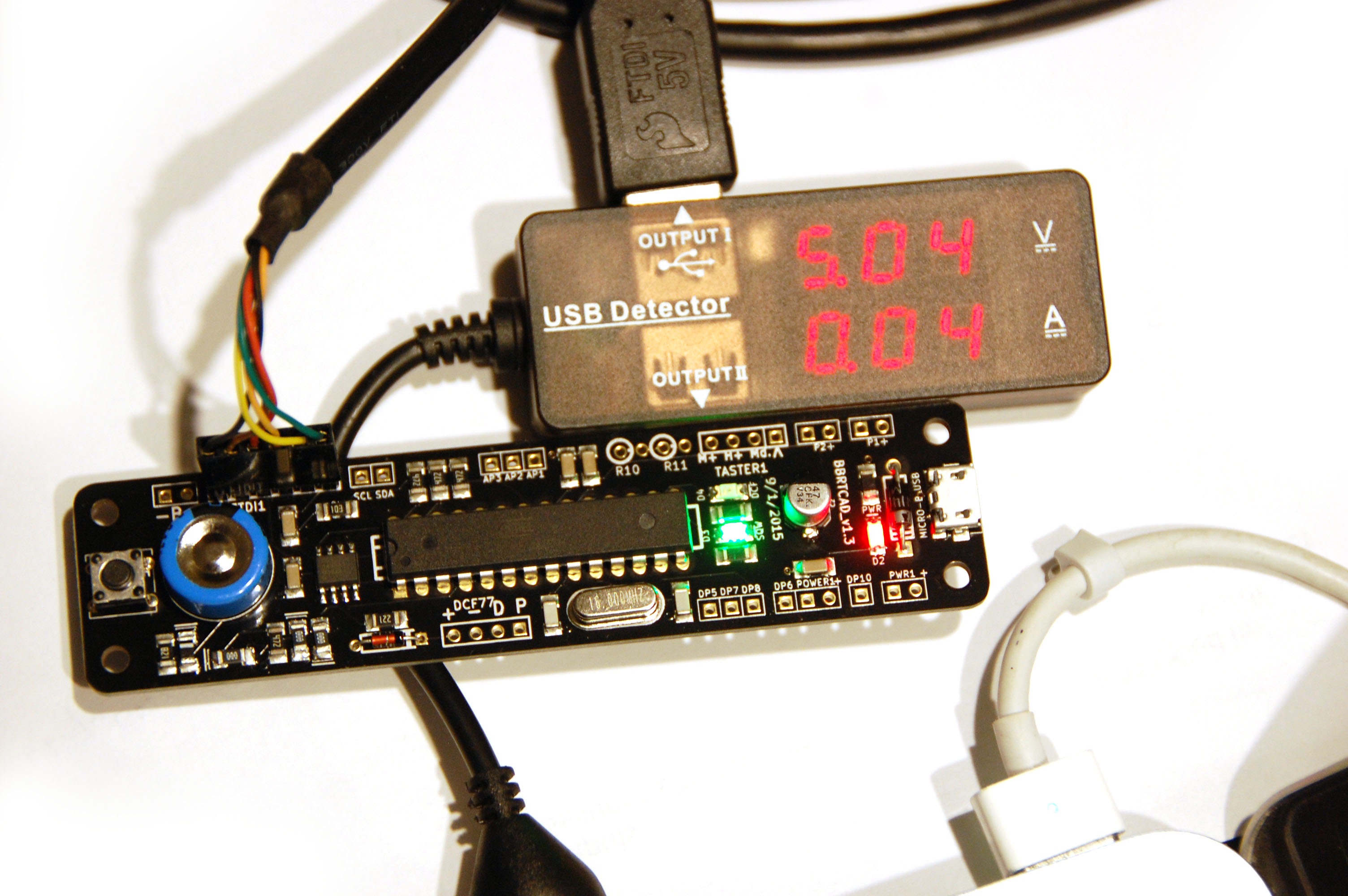

14. Stromverbrauch
Der Stromverbrauch beträgt im Leerlauf
(ohne weitere Peripherie) 0,04 A
(0,03 A ohne FTDI-BUB).
Wie geht es weiter?
Mit dem BBRTCAD_TSMD als Basis kann viele interessante
Uhrenprojekte aufbauen.
Binäruhr
Die Neo-Binary-Clock ist ein nettes Nachmittags-Projekt für einen verregneten Sonntag,
speziell, wenn man aus einem anderen Projekt noch NeoPixel-Streifen-Stücke übrig hat.
zur Binäruhr gehen
Liquid-Clock
Die Liquid-Clock ist eine Uhr, welche die Uhrzeit mit Hilfe eines NeoPixel-Strips anzeigt. Ein blauer Punkt zeigt die Stunde,
ein grüner die Minute und ein roter die Sekunde. Die Punkte bewegen sich dabei fließend, daher der Name Liquid-Clock
.
zur Liquid-Clock gehen
ClockPlott-DUE
Die ClockPlott-DUE ist eine Wortuhr. Sie zeigt die Uhrzeit in natürlicher Sprache mit der Hilfe von NeoPixel-Streifen an.
zur ClockPlott-DUE gehen
Stückliste
| Referenz |
Anzahl |
Bezeichnung |
Wert |
Artikel |
| X1 | 1 | Quarz | 16 MHz | 01933 |
| D1, D6, D7 | 3 | Null Ohm-Widerstand | 0 Ohm | 04000 |
| D2 | 1 | Leuchtdiode SMD 1206 | rot | 00183 |
| D3 | 1 | Leuchtdiode SMD 1206 | grün | 00187 |
| D4 | 1 | Leuchtdiode SMD 1206 | gelb | 00085 |
| D5 | 1 | Zenerdiode | 3,0V/0,5W | 00348 |
| D8 | 1 | Diode SMD | 1N4148 | 01321 |
| D9 | 1 | Diode | 1N4007 | 03674 |
| C1, C4, C5, C6, C9 | 5 | Keramikkondensator SMD 1206 | 100nF/50V | 01894 |
| C2 | 1 | Elektrolytkondensator SMD | 47µF/16V | 03519 |
| C3 | 1 | Speicher-Kondensator | 47.000uF | 01983 |
| C7, C8 | 2 | Keramikkondensator SMD 1206 | 22pF/50V | 01848 |
| R1 | 1 | Widerstand SMD 1206 | 220 Ohm | 04033 |
| R2, R3, R4 | 3 | Widerstand SMD 1206 | 1 kOhm | 04049 |
| R5, R7, R8, R9 | 4 | Widerstand SMD 1206 | 4,7 kOhm | 04065 |
| R6 | 1 | Widerstand SMD 1206 | 820 Ohm | 02742 |
| R10 | 1 | Widerstand 1/4W | 10 kOhm | 03402 |
| LDR (R11) | 1 | Fotowiderstand | A995011 | 00387 |
| R12 | 1 | Widerstand SMD 1206 | 10 kOhm | 04073 |
| ATMEGA328 | 1 | Mikro-Controller programmiert | Atmega 328 | 02602 |
| DS3231M | 1 | Echtzeituhr | DS3231M | 00076 |
| RESET | 1 | Kurzhub-Taster | TP54N160 | 03450 |
| USB-Buchse | 1 | USB-Buchse Micro B | | 02317 |
| zu Atmega328 | 1 | Präzisionsfassung | DIL-28-S | 01971 |
| Stiftleiste | 1 | Stiftleiste, gerade, trennbar | 1x 40-polig | 03335 |
| Stiftleiste | 1 | Stiftleiste, gewinkelt, trennbar | 1 x 40-polig | 03330 |
| Platine | 1 | Platine | BBRTCAD_TSMD_PCB | 50040 |
