Die Atari-Punk-Console ist ein kleiner Synthesizer, der auf zwei NE555-Timer-Bausteinen aufbaut. Der Klang erinnert an die ganz alten Atari-Consolen, daher der Name.
Über zwei Potentiometer kann der Klang beeinflußt werden.
Einen Bausatz findet man leicht über Google.
Die Atari-Punk-Console produziert ihre Klänge mit
der Hilfe von zwei NE555-Timer-Bausteinen.
Der NE555 wird auch als Schweizer Taschenmesser
der Elektronik bezeichnet.
Die Wikipedia sagt:
"Aufgrund seiner Robustheit und Zuverlässigkeit wird
er (der NE555) auch heute noch eingesetzt, wobei seine Einsatzgebiete vom
Spielzeug bis hin zur Raumfahrt reichen. Der
NE555 ist die weltweit meistverkaufte integrierte
Schaltung."
Die Atari-Punk-Console ist ein kleiner Synthesizer, der auf zwei NE555-Timer-Bausteinen aufbaut. Der Klang erinnert an die ganz alten Atari-Consolen, daher der Name.

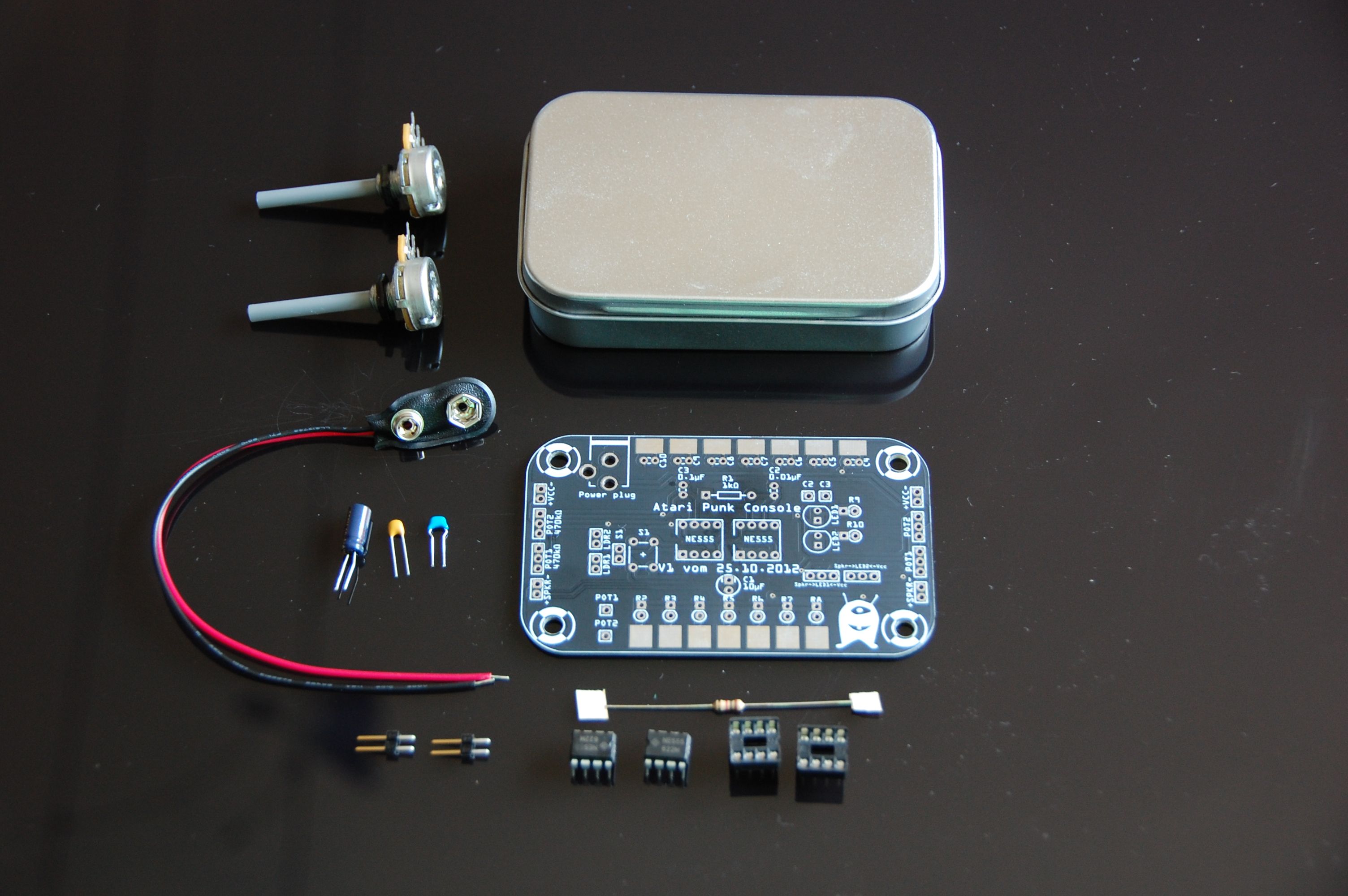

Das Kit enthält die Bauteile für den Basis-Aufbau, die Platine bietet aber viele Möglichkeiten zur Erweiterung, man kann sich einen ganzen Synthesizer aufbauen.

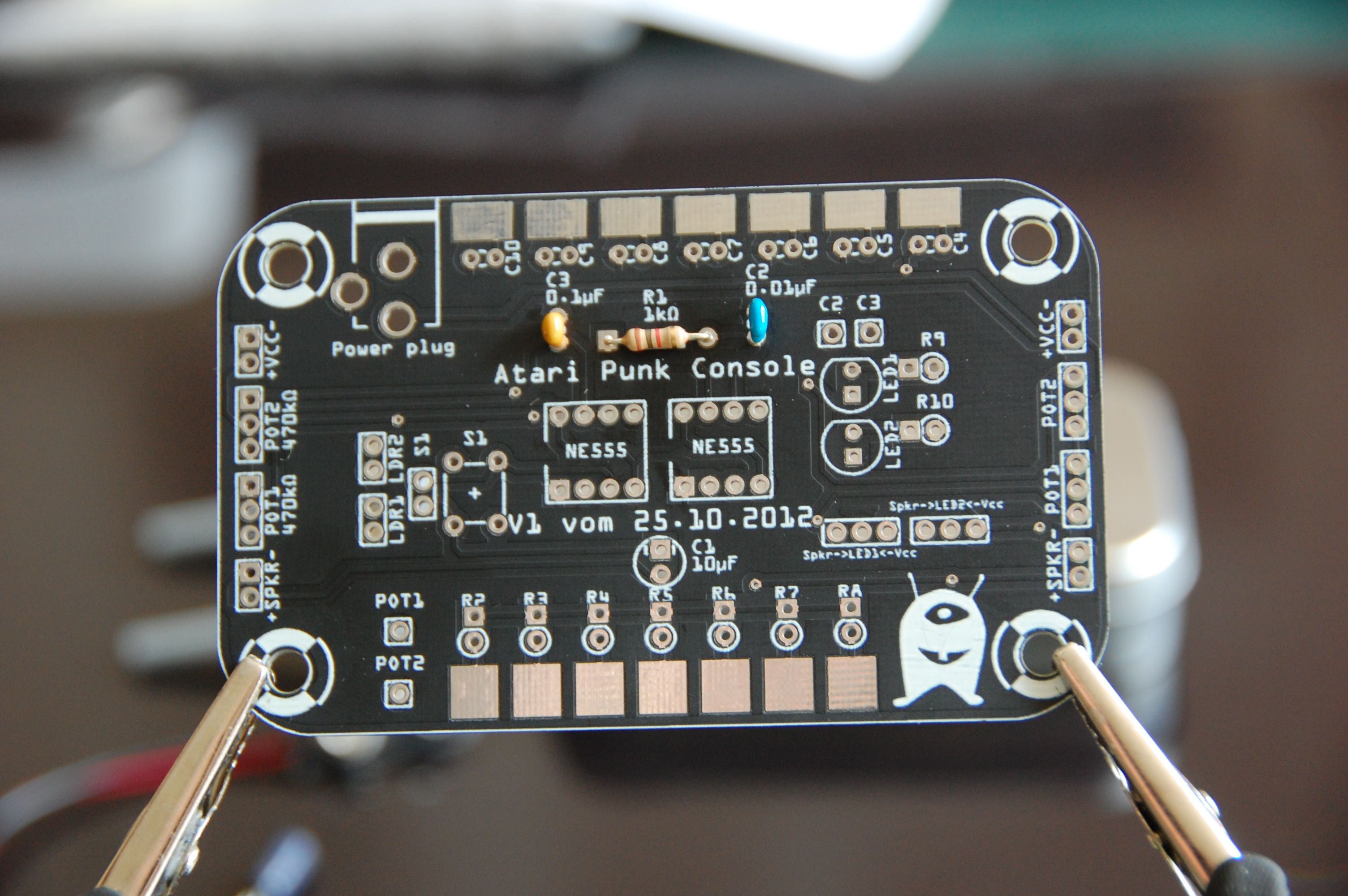

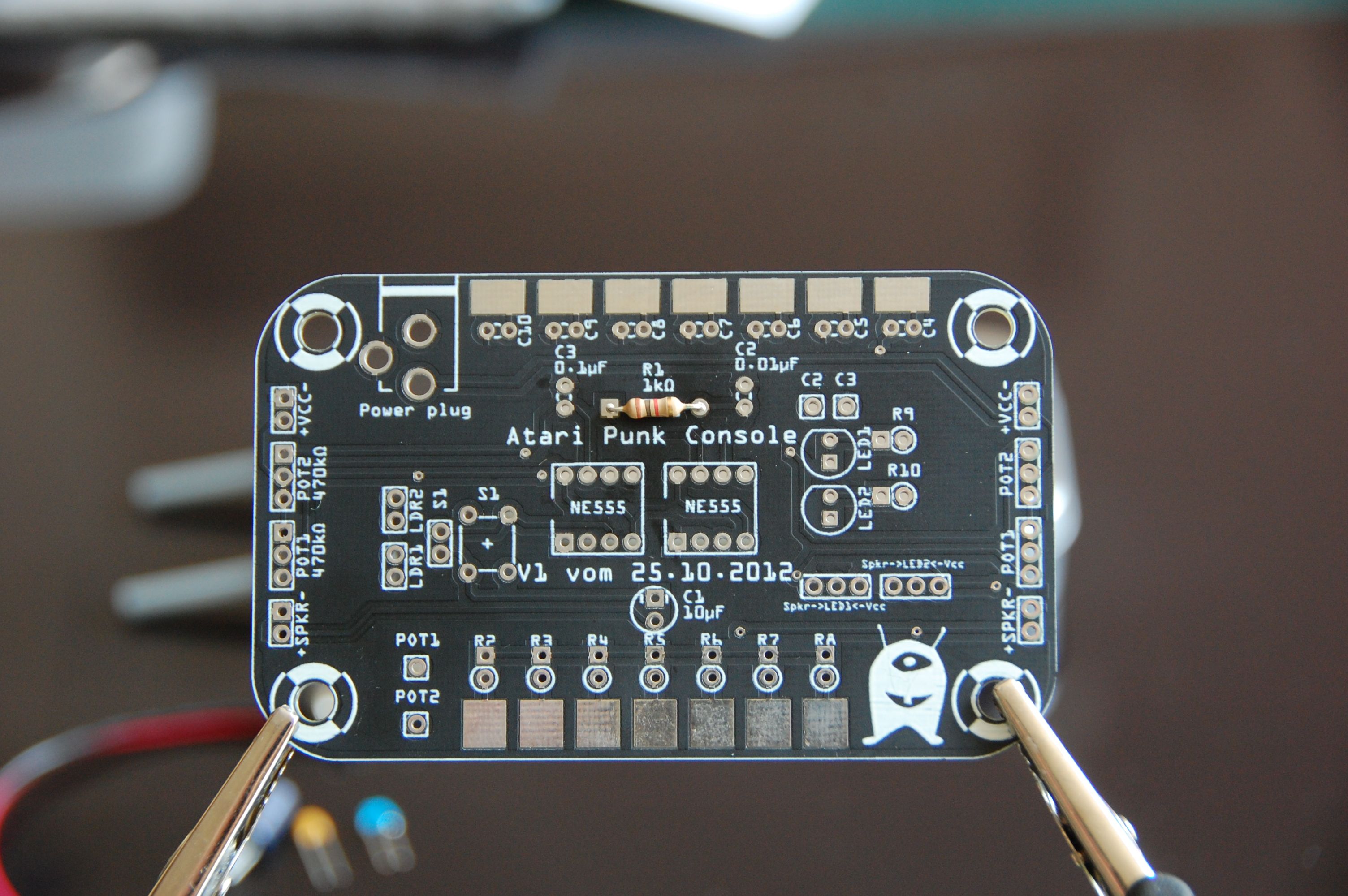

Dann löten wir C3 (0,1 μF [Aufdruck: 104]) und C2 (0,01 μF [Aufdruck: 103]) ein. Ihre Ausrichtung ist egal.

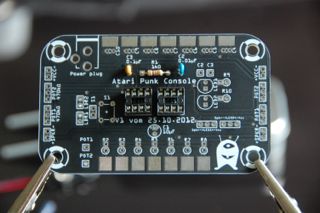

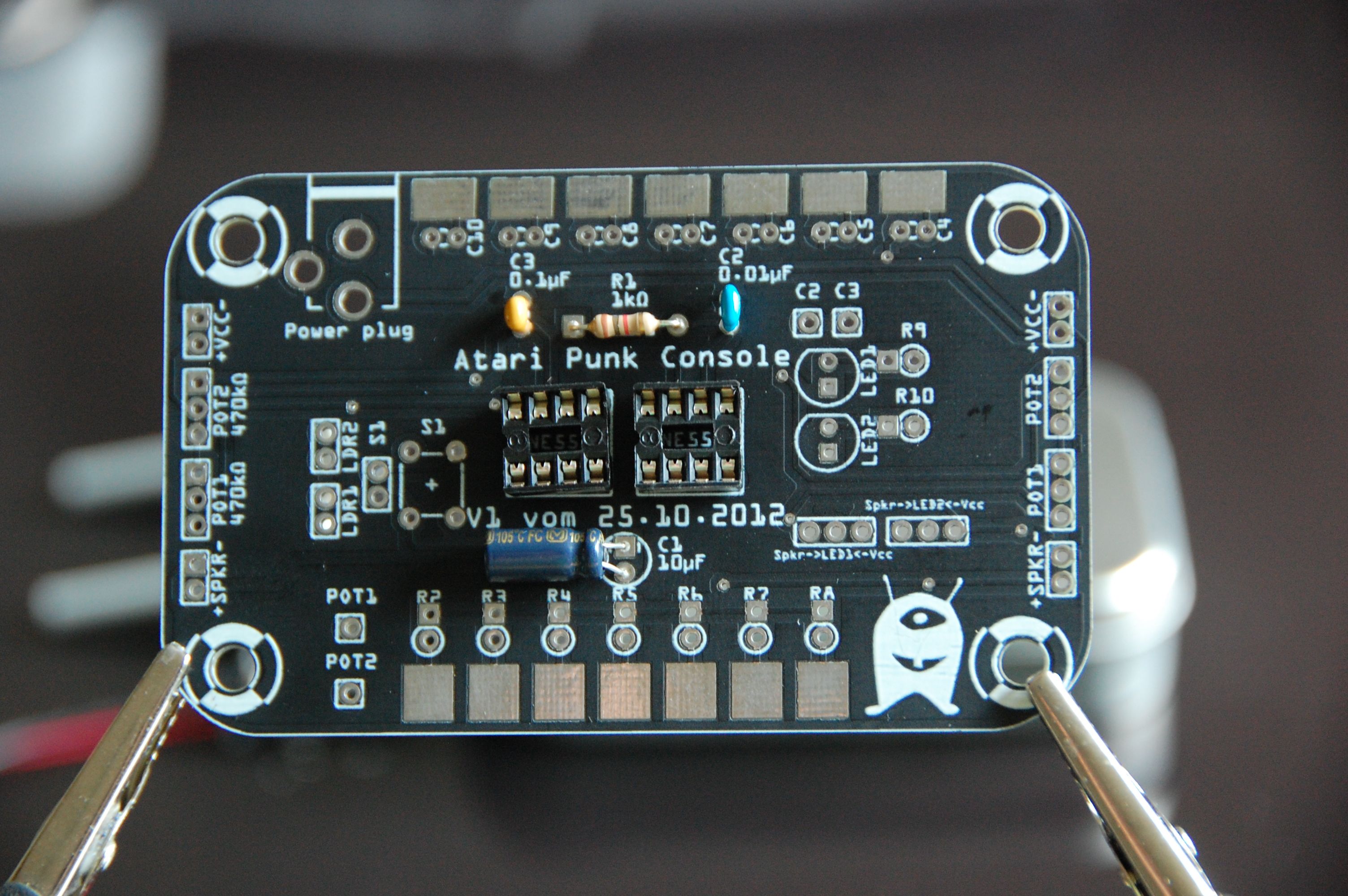

Als nächstes löten wir die beiden Sockel für die Chips ein (NE555). Die Sockel haben eine Nase, diese muß auf der Aussparung des Rechtecks auf der Platine zu liegen kommen. So weiß man später bei dem Einstecken des Chips noch, wie rum er gehört.

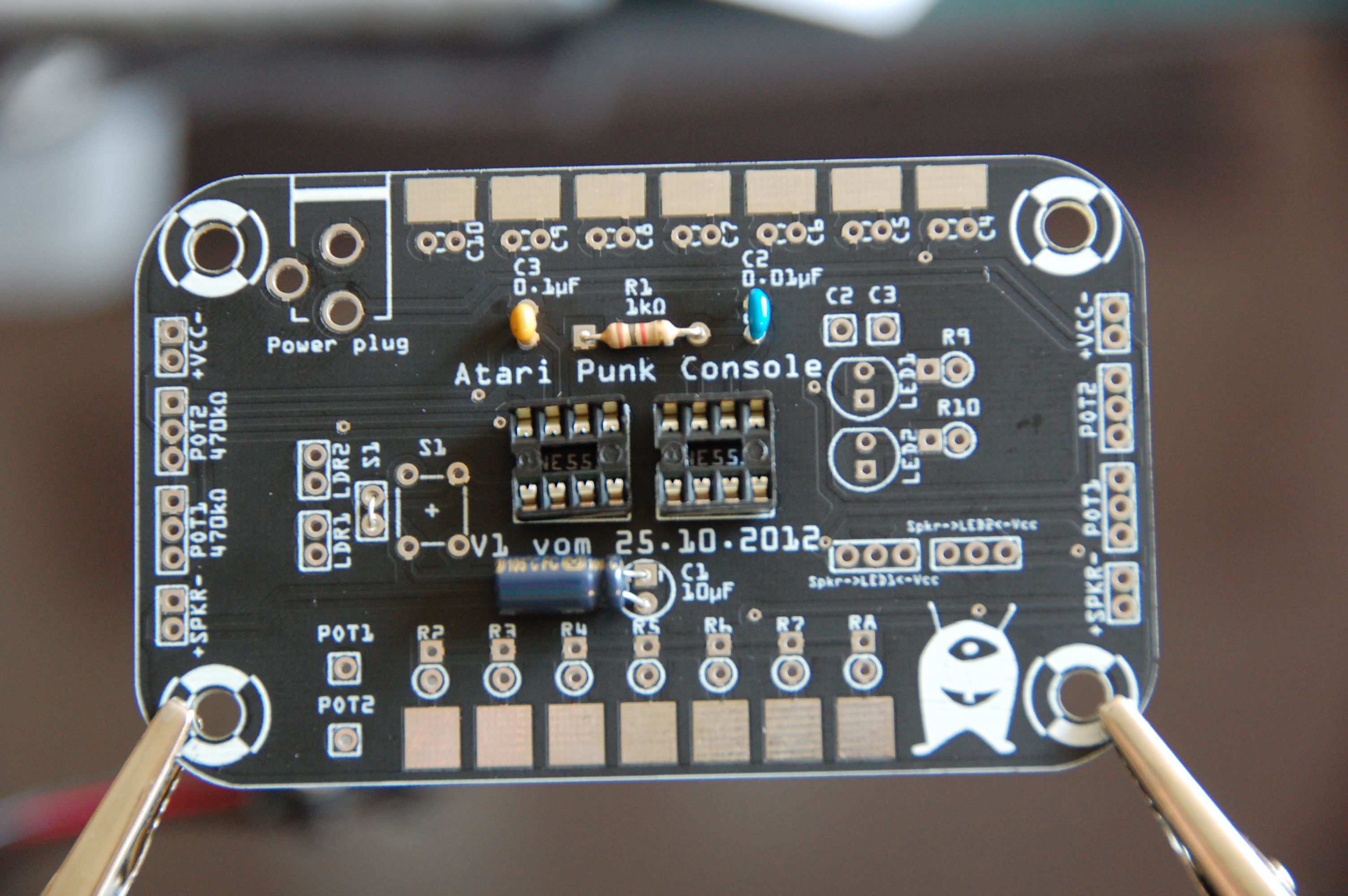

Dann kommt der Elektrolyt-Kondensator (C1, 10 μF) an die Reihe.
Das mit -
gekennzeichnete
Bein des Kondesators muß in das gekennzeichnete Loch
gesteckt werden, also nach oben zeigen.
Um die Bauhöhe niedrig zu halten kann er auch
liegend eingelötet werden.
Eine kleine Brücke bei S1 schaltet die APC dauerhaft ein. Alternativ kann man auch einen Taster einlöten, oder eine externen Taster verwenden.

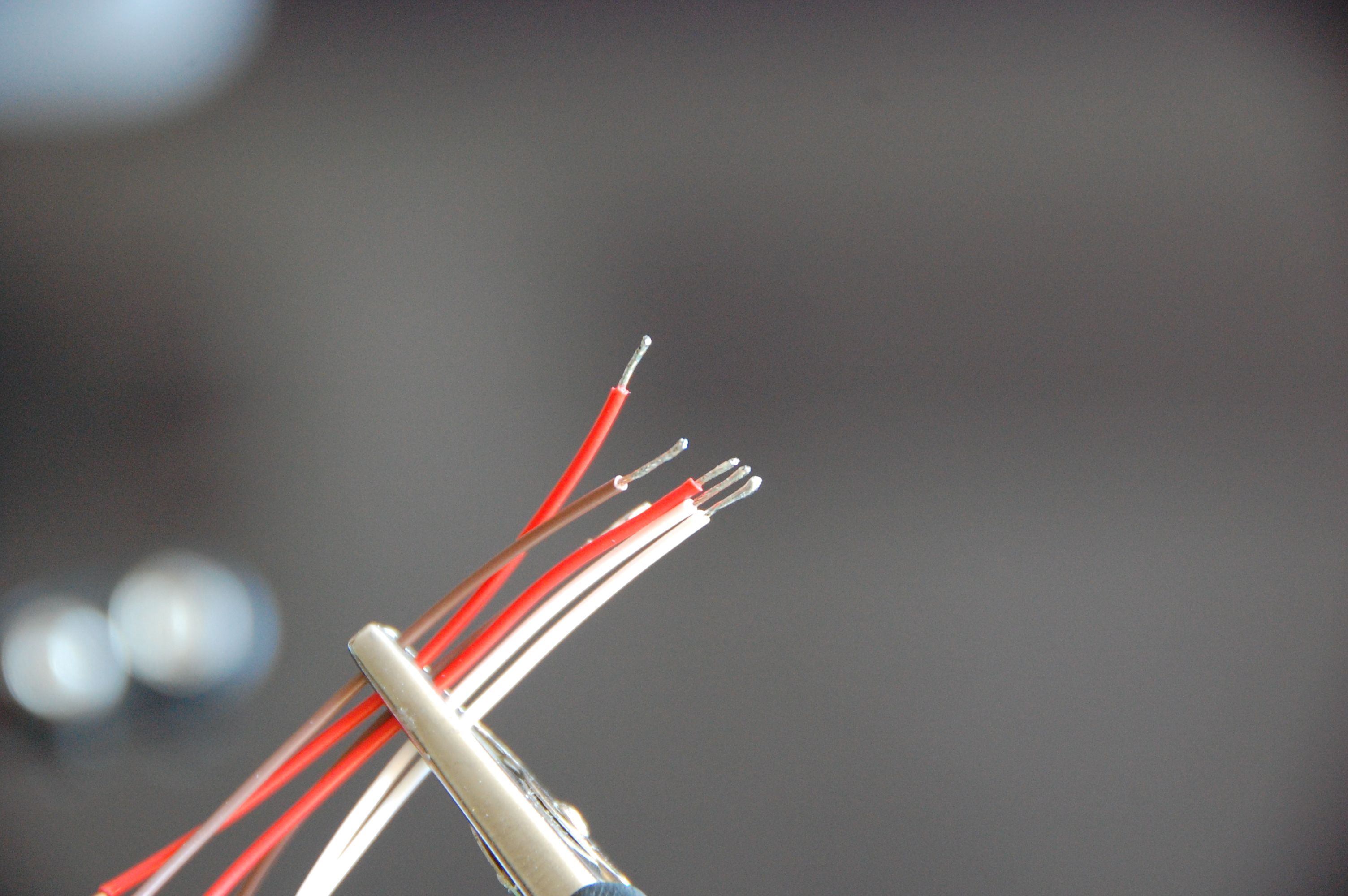

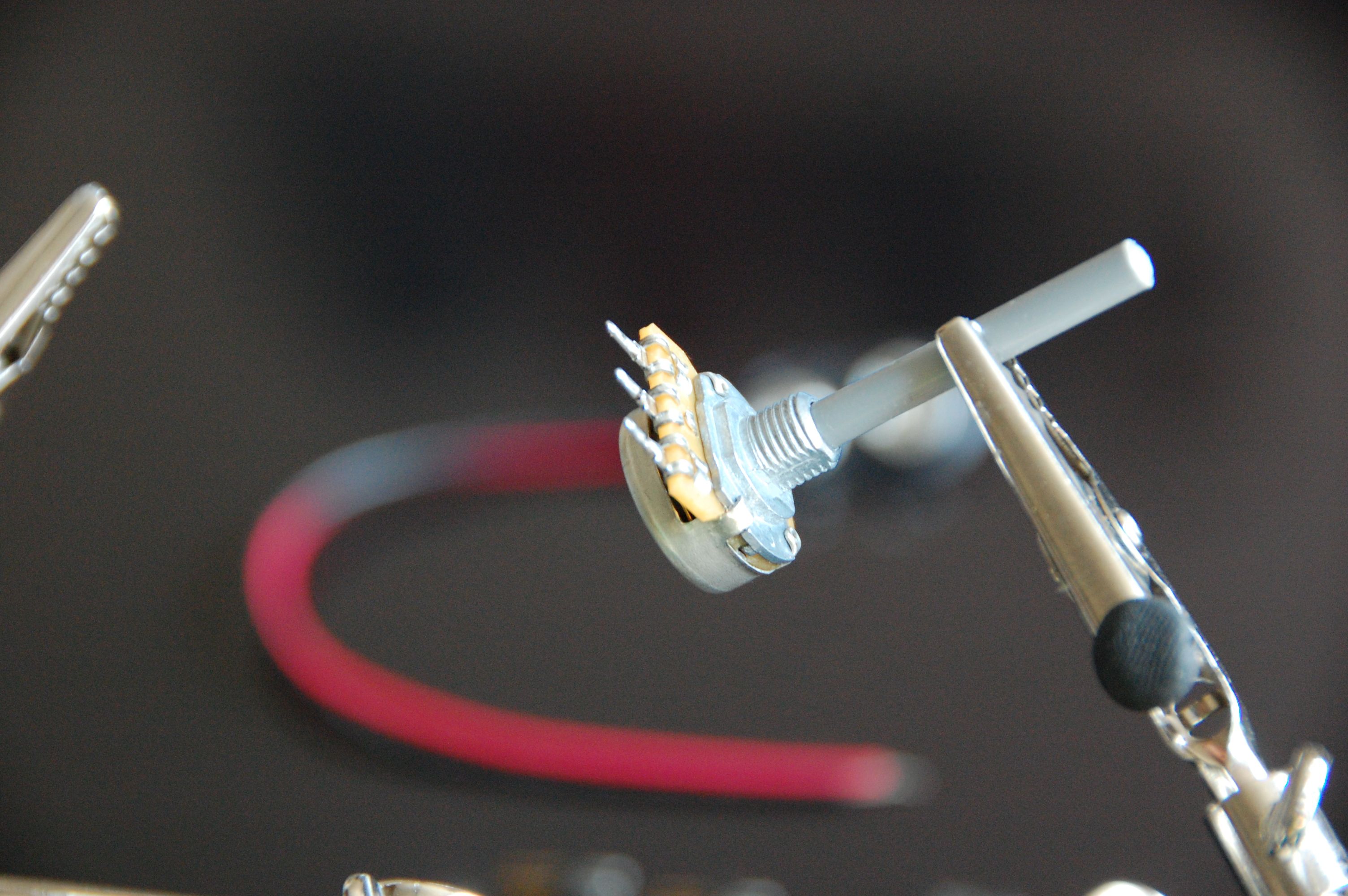

Das Gleiche machen wir mit ein paar Kabeln. Die Enden von Litze-Kabeln sollten vor der Verwendung immer verzinnt werden!

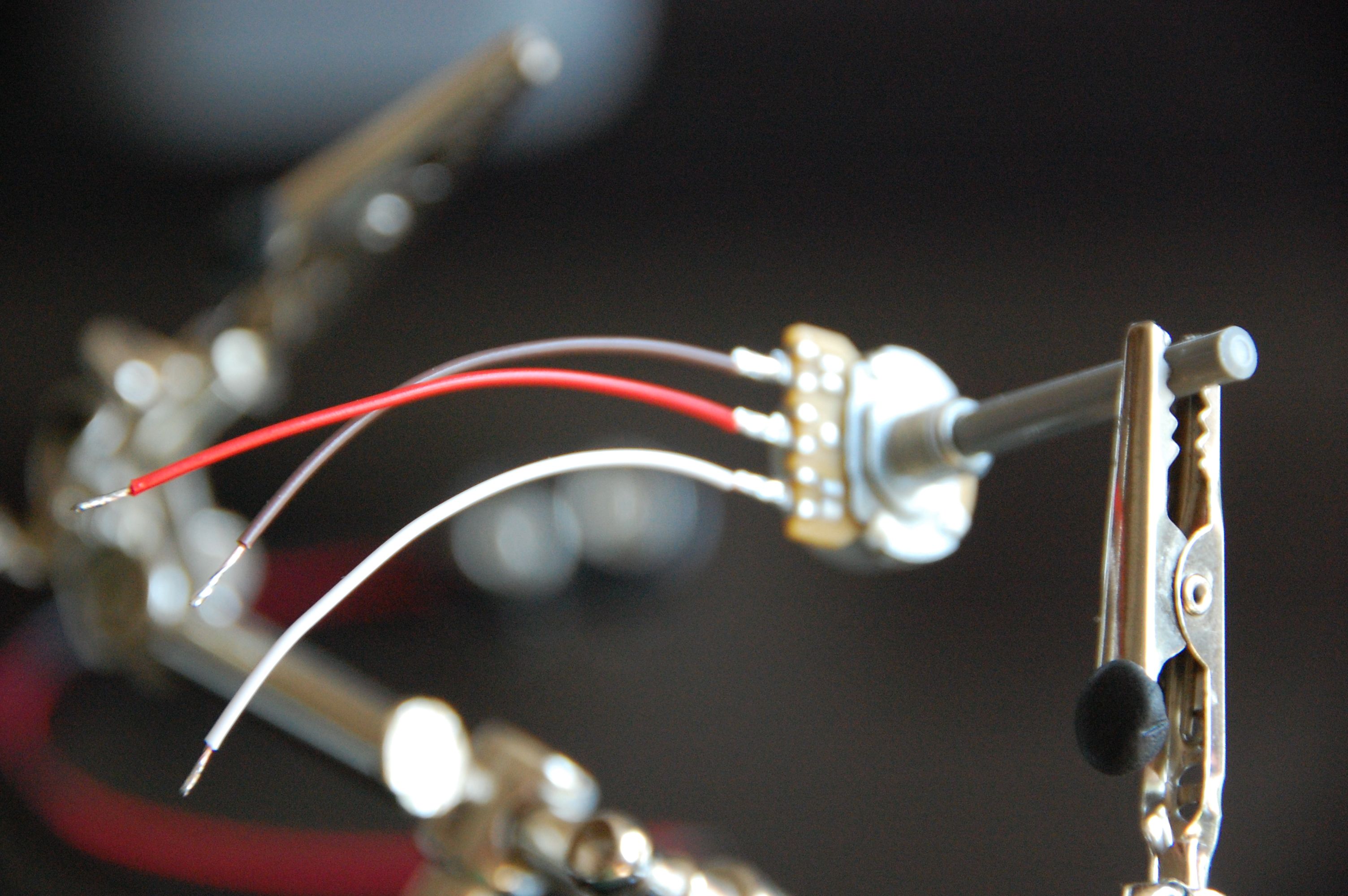

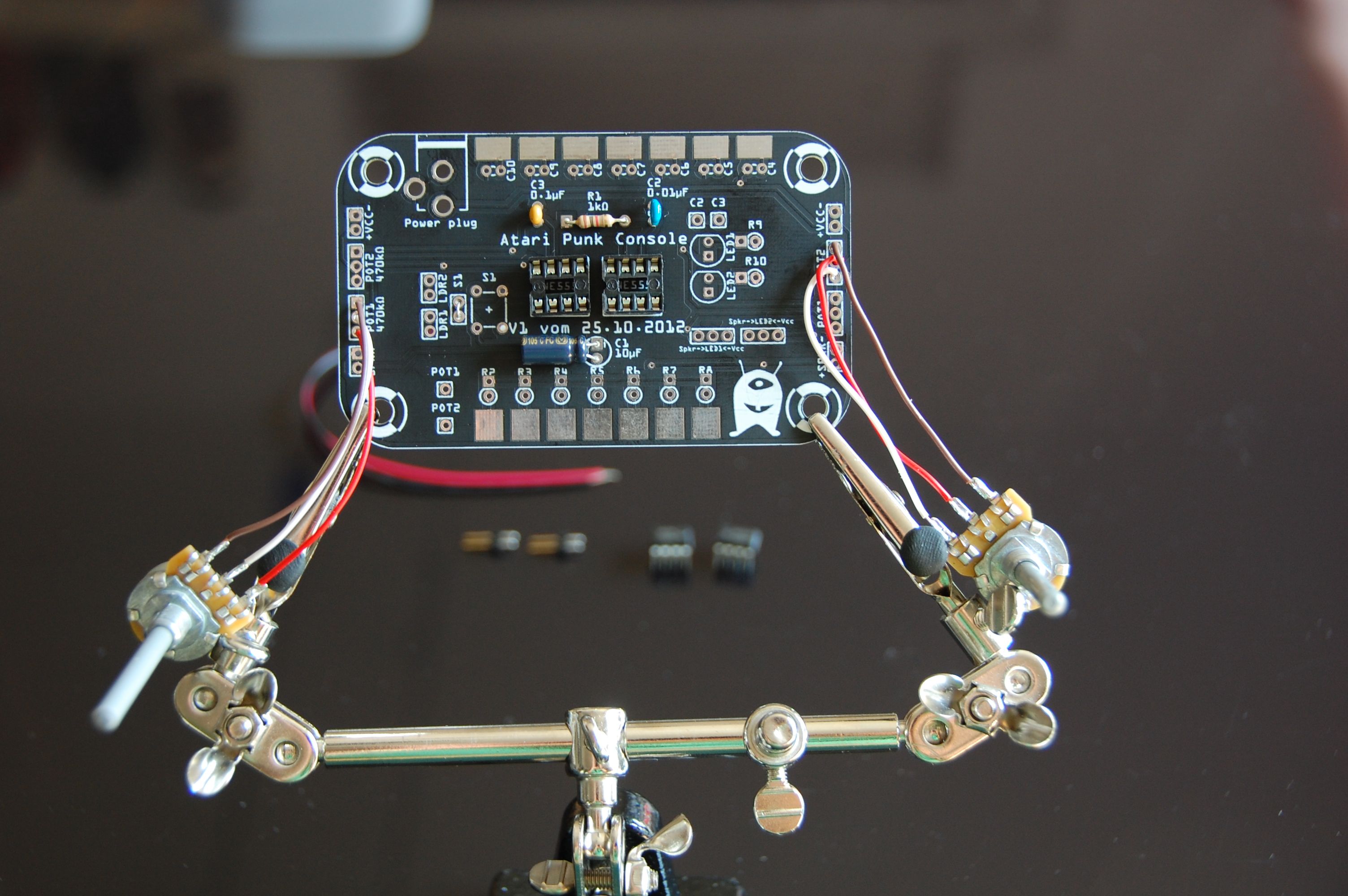

Und am Ende lötet man die Potentiometer an die Platine. Die Anschlußreihe mit SPKR, POT1, POT2 und VCC finden sich auf beiden Seiten der Platine (und sind durchgeschliffen). So kann man nach Geschmack und Gehäuse die Anschlüsse belegen.

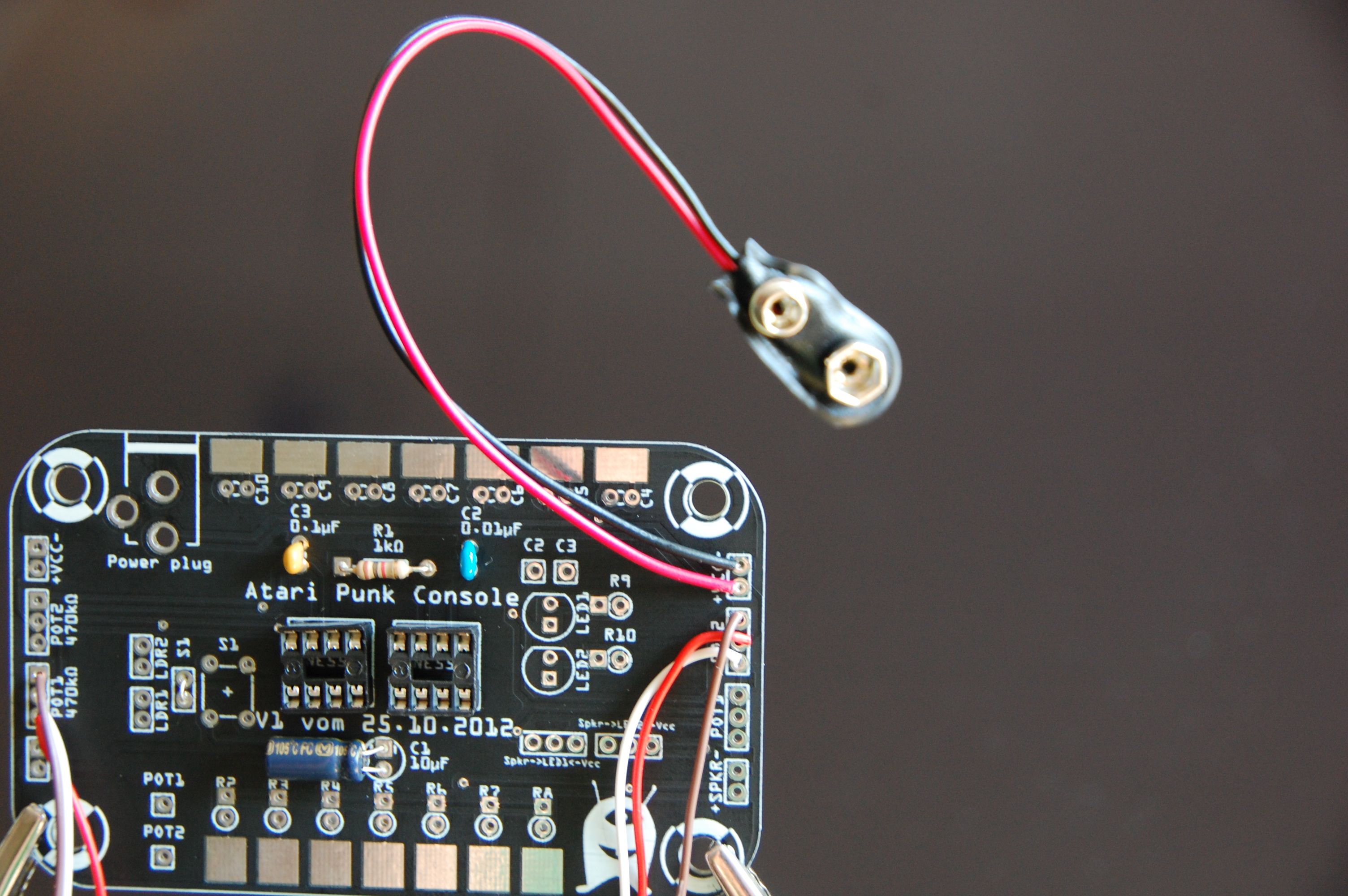

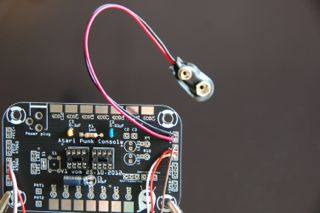

Die Stromversorgung kann z.B. über eine 9 Volt-Block erfolgen (max. 18 Volt),
dabei gehört das rote Bein an den mit +
gekennzeichneten
Anschluß bei VCC.

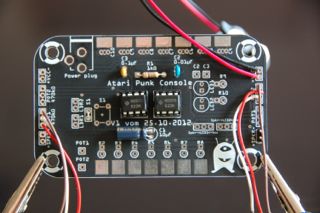

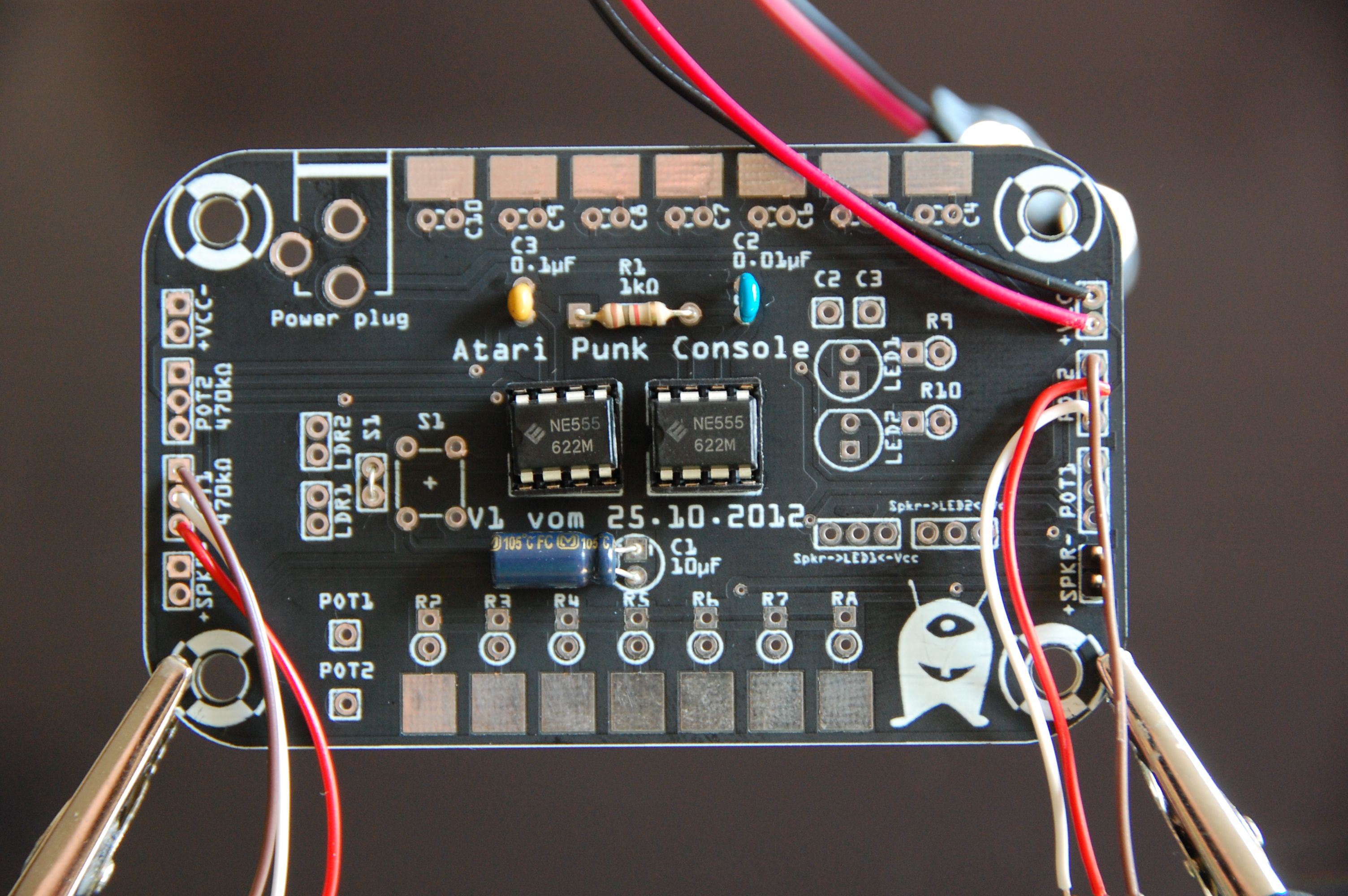

Jetzt können die beiden NE555-Timer gesteckt werden. Die Nasen müssen nach links zeigen.
Wer es ganz genau machen möchte, reinigt die Platinenrückseite mit
Isopropanol (z.B.
Teslanol® Isopropanol, Aktiv-Reiniger, 1000ml

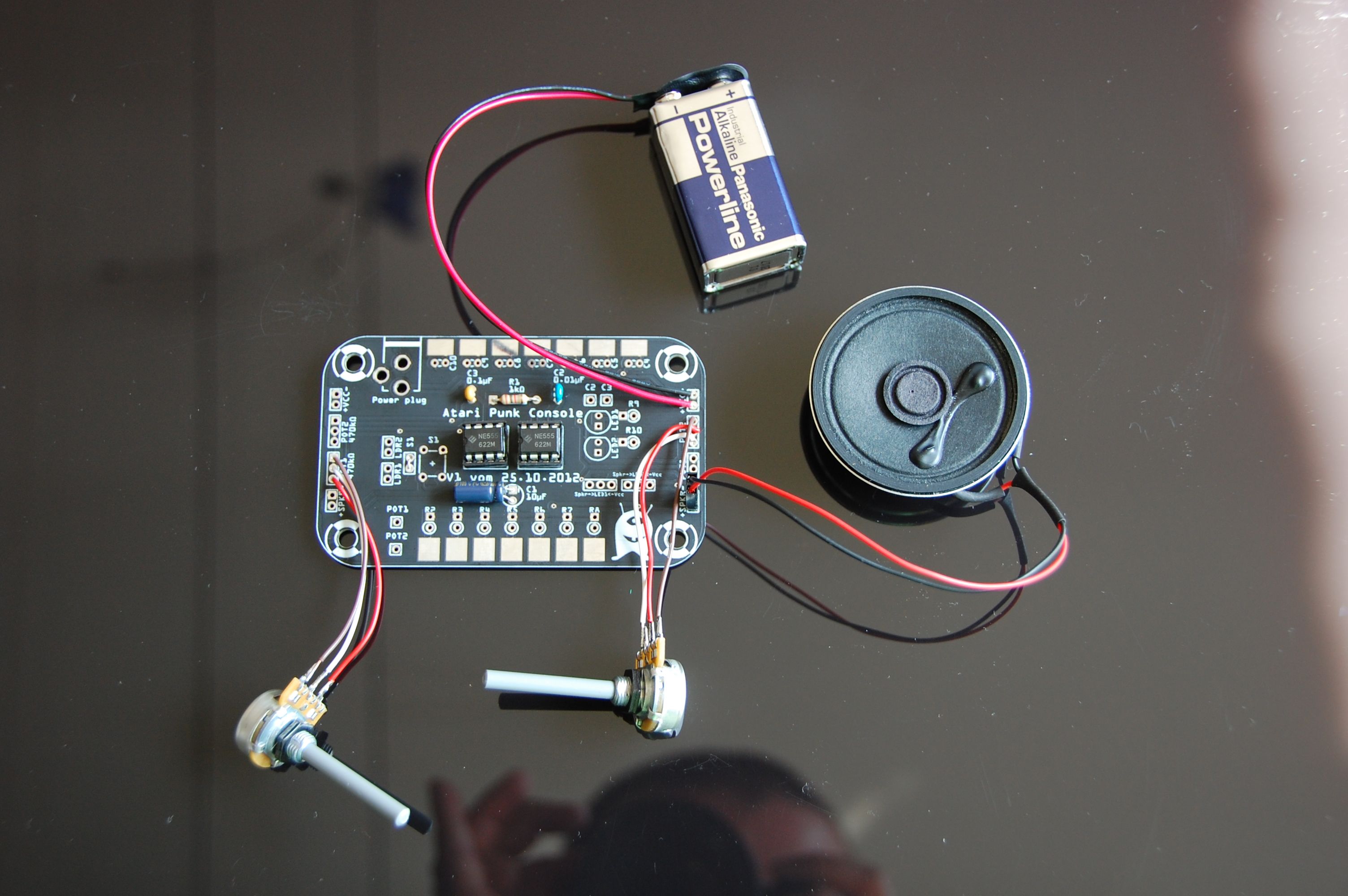

An SPKR kann jetzt ein Lautsprecher oder eine sonstige Augabe (Stereoanlage, PC-Aktivboxen etc.) angeschlossen werden und los gehts! Mit den beiden Potis kann der Sound verändert werden.

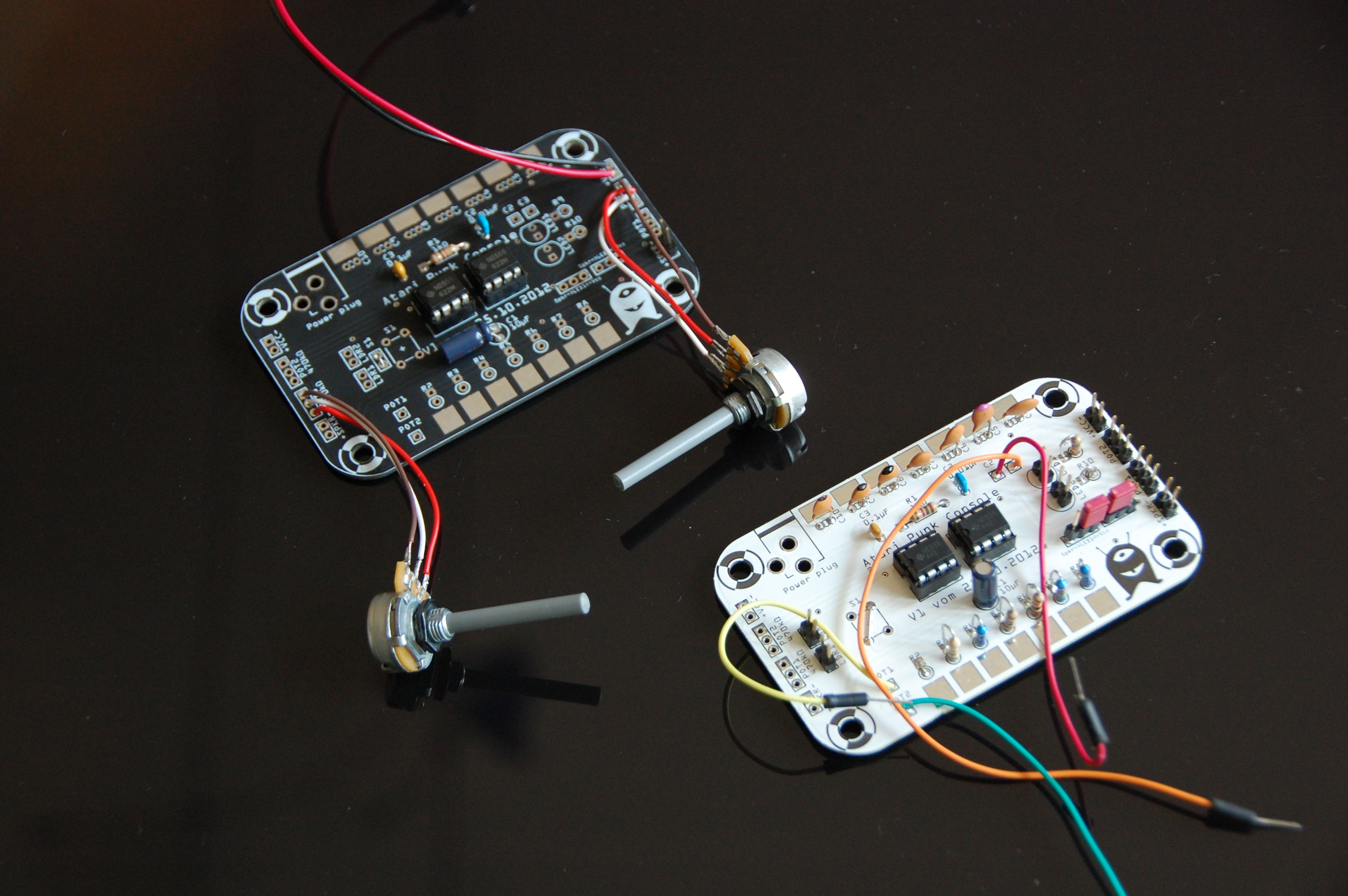

Vom Prototyp zur Produktion! Das weiße Board wurde mit Fritzing entworfen und der Prototyp im Fritzing-Fab gefertigt. Die schwarze Platine wurde dann aufrgrund der Fritzing-Daten gefertigt.

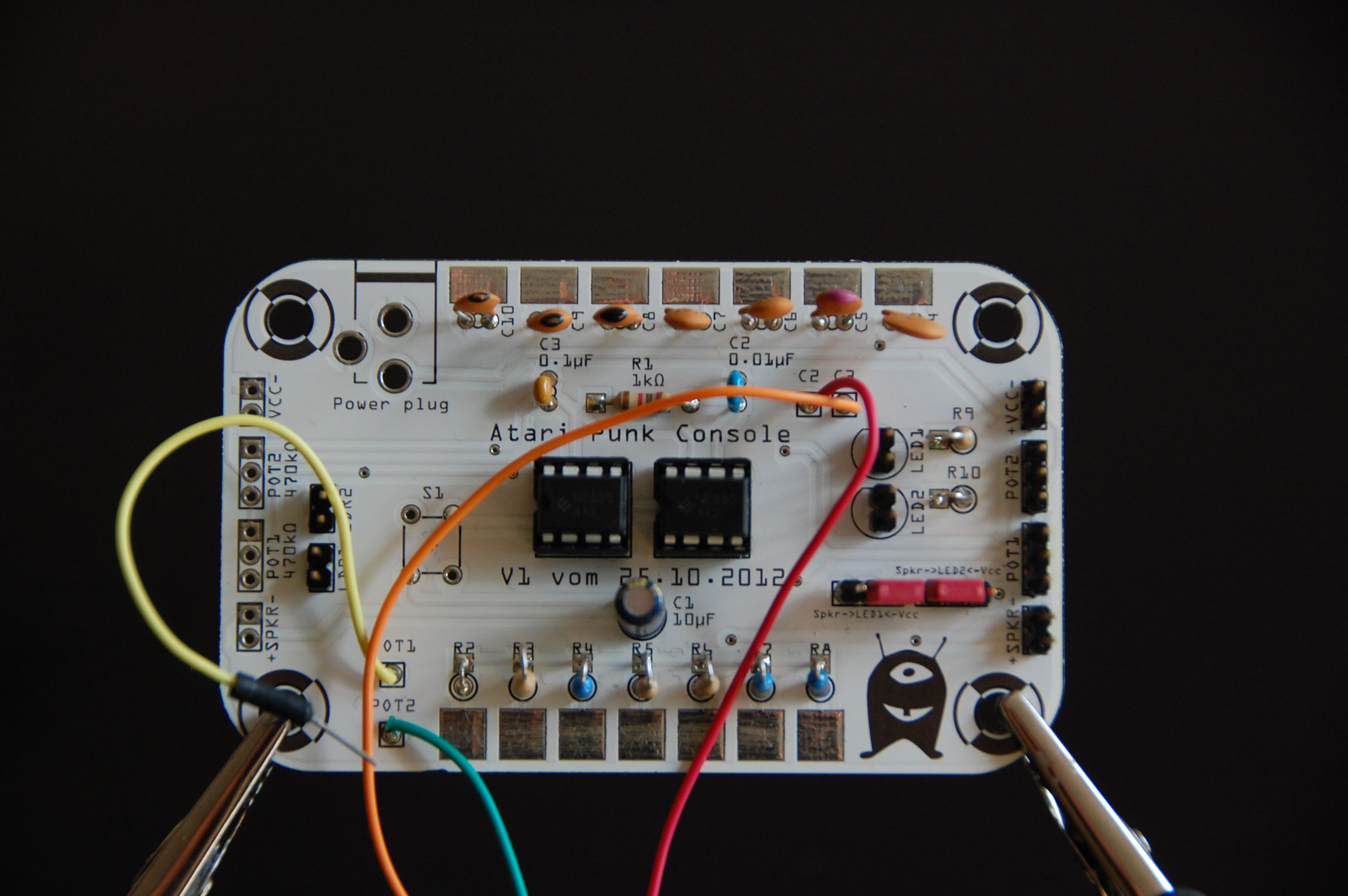

Die APC kann nach belieben modifiziert werden. z.B. kann man in R2-R8 verschiedene Widerstände einlöten und diese dann mit zwei Kabeln an POT1 und POT2 zu den Potis parallel schalten. Dadurch kann man auf den blanken Feldern wie auf einem Klavier spielen. Das gleich gilt für C4-C10 und die Anschlüsse C2 und C3.
Lötet man lichtabhängige Widerstände an LDR1 und LDR2 kann
man wie auf einem Theremin spielen.
Lötet man LEDs in LED1/LED2 und Vorwiderstände in R9/R10 kann man
auch damit die LDRs beeinflussen. Über die zwei Jumper bei
Spkr->LED1<-Vcc und Spkr->LED2<-Vcc kann man
bestimmen, ob die LEDs mit Vcc und dem Ausgang der Lautsprechers
versorgt werden.
Statt einer Brücke bei S1 kann auch ein Taster eingelötet werden, um den Ton unterbrechen zu können. Und natürlich macht das Ganze erst Spaß, wenn es laut wird!
