Das Impuls-Messgerät zählt die Impulse (digitale High-Low-Pegel) an der Messleitung und stellt sie als Binärzahl über LEDs dar. Dadurch kann man auch ohne Oszilloskop sehen, ob an einem bestimmten Bein (z.B. an einem Shift-Register) Impulse vorhanden sind.

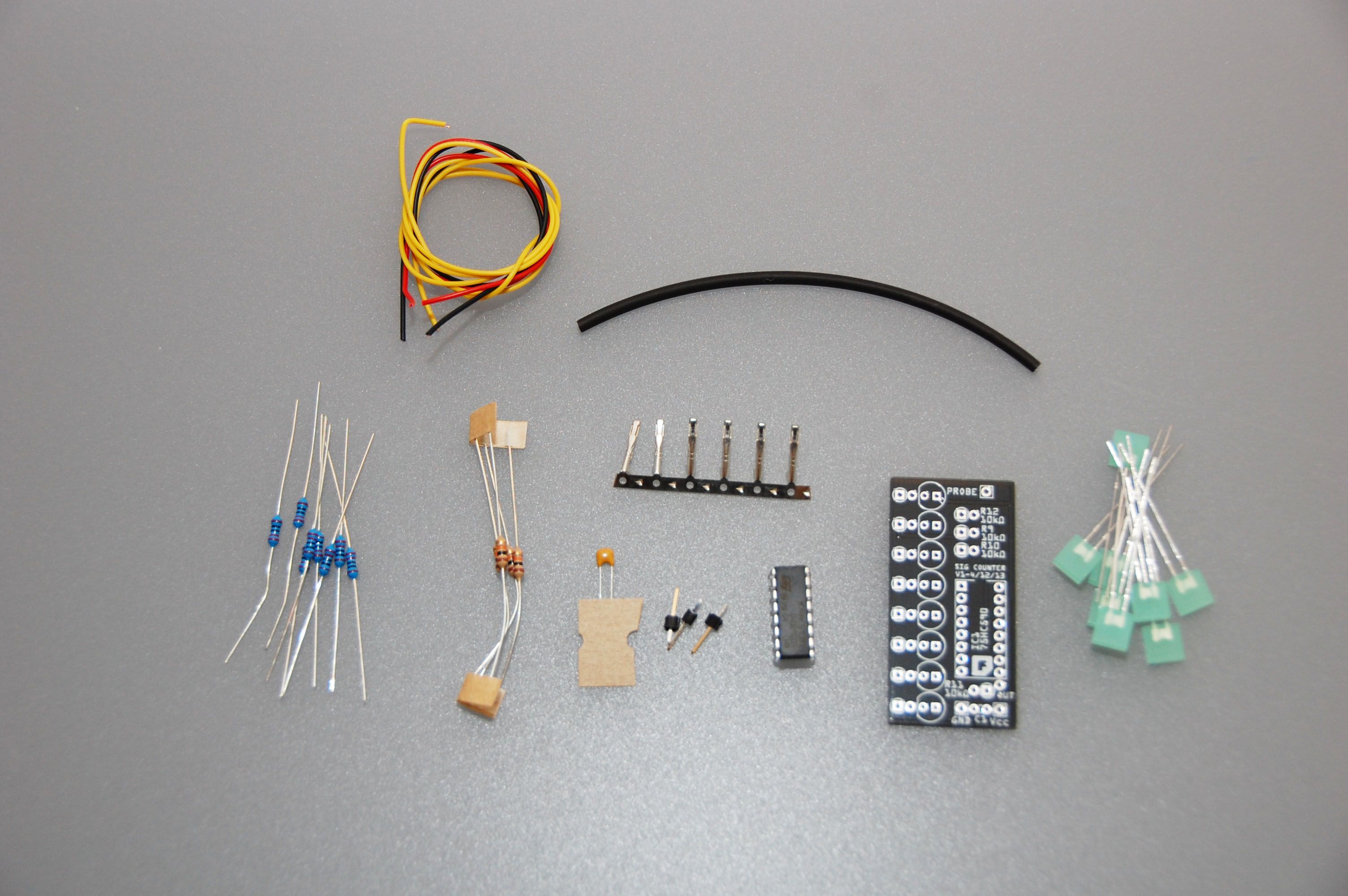

Einen Bausatz findet man leicht über Google.
Das Impuls-Messgerät basiert auf dem Basustein
mit der Bezeichnung 74HC590
. Dieser
Baustein ist ein 8-Bit Binär-Zähler.
Das Impuls-Messgerät visualisiert Impulse an dem Pin
Probe
über den Zählbaustein
74HC590.

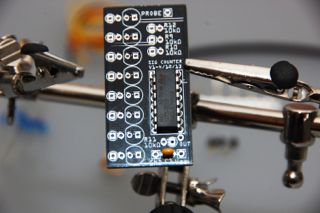

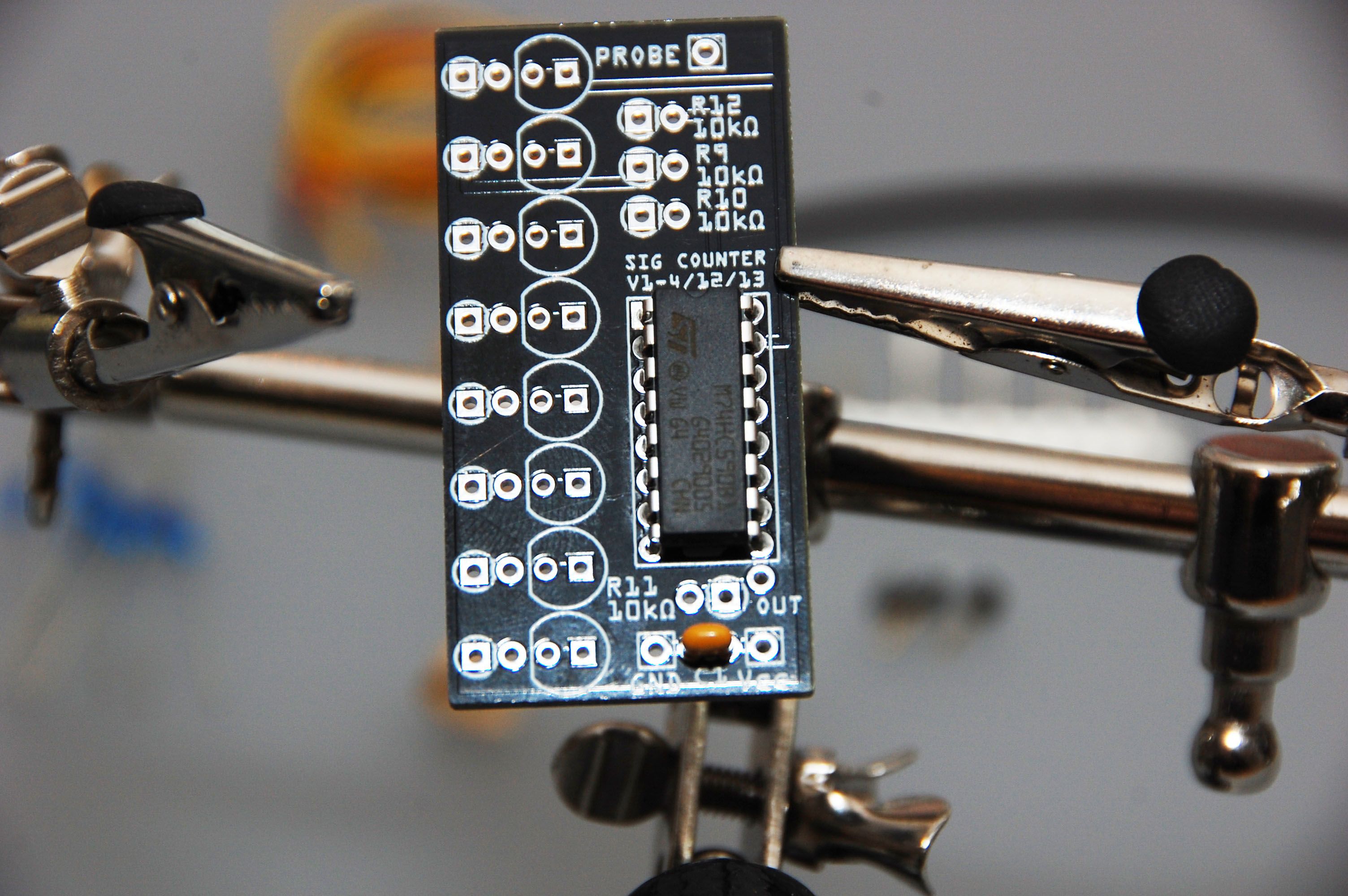

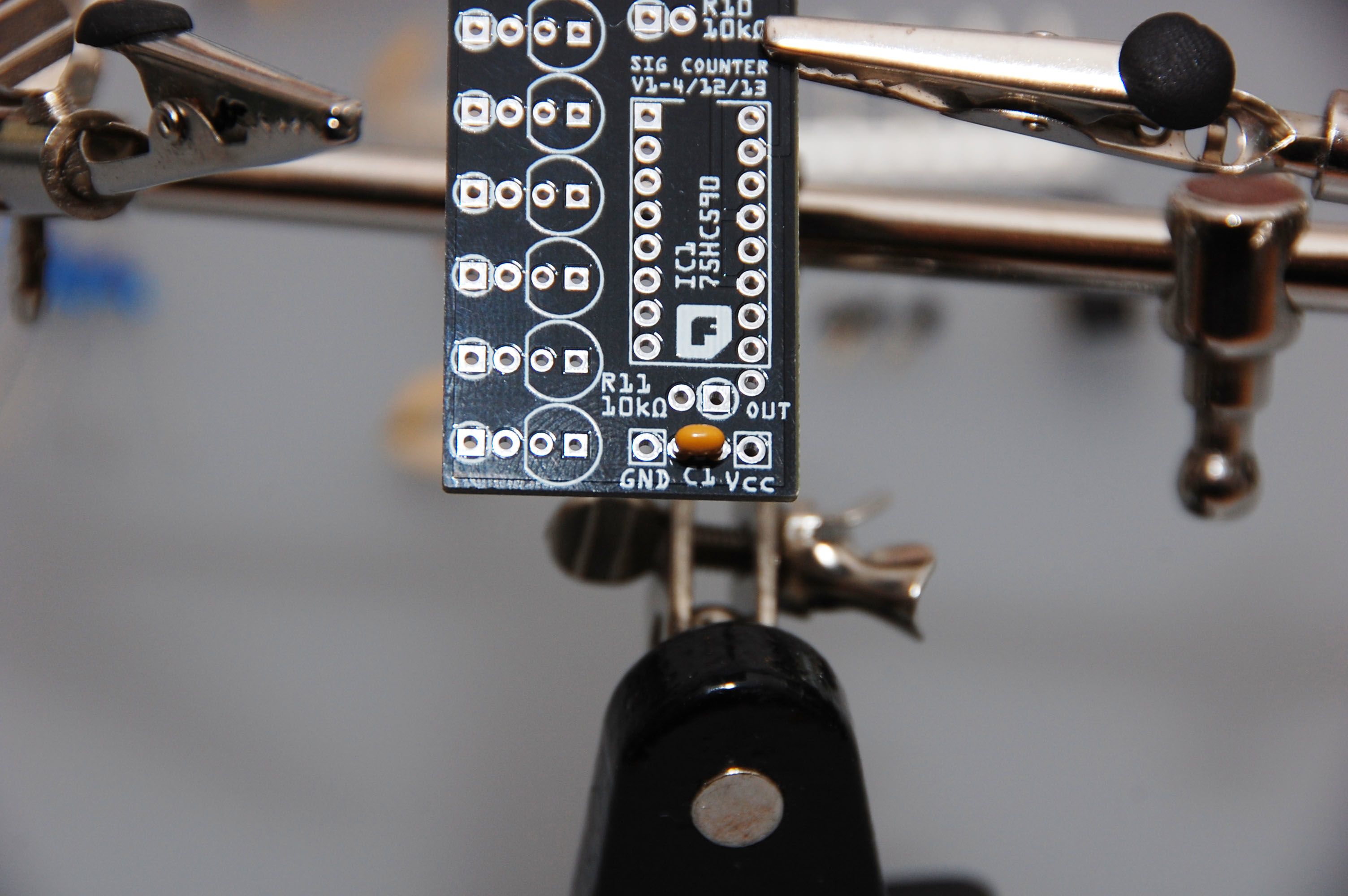

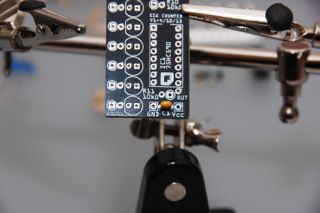

Leider ist beim Bestückungsdruck ein Fehler passiert, IC1 ist ein 74HC590, nicht der aufgedruckte 75HC590
Bei dem Einlöten des Chips (oder des Sockels) muß man
auf die Richtung der Nase
(Einkerbung) achten,
sie muß nach oben zeigen. Ein Sockel selbst hat keine
Funktion, welche die Schaltung beeinflussen würde.
Aber da der Sockel den Bestückungsdruck verdeckt,
hilft einem die Nase, den Zählbaustein richtig herum
einzusetzten.

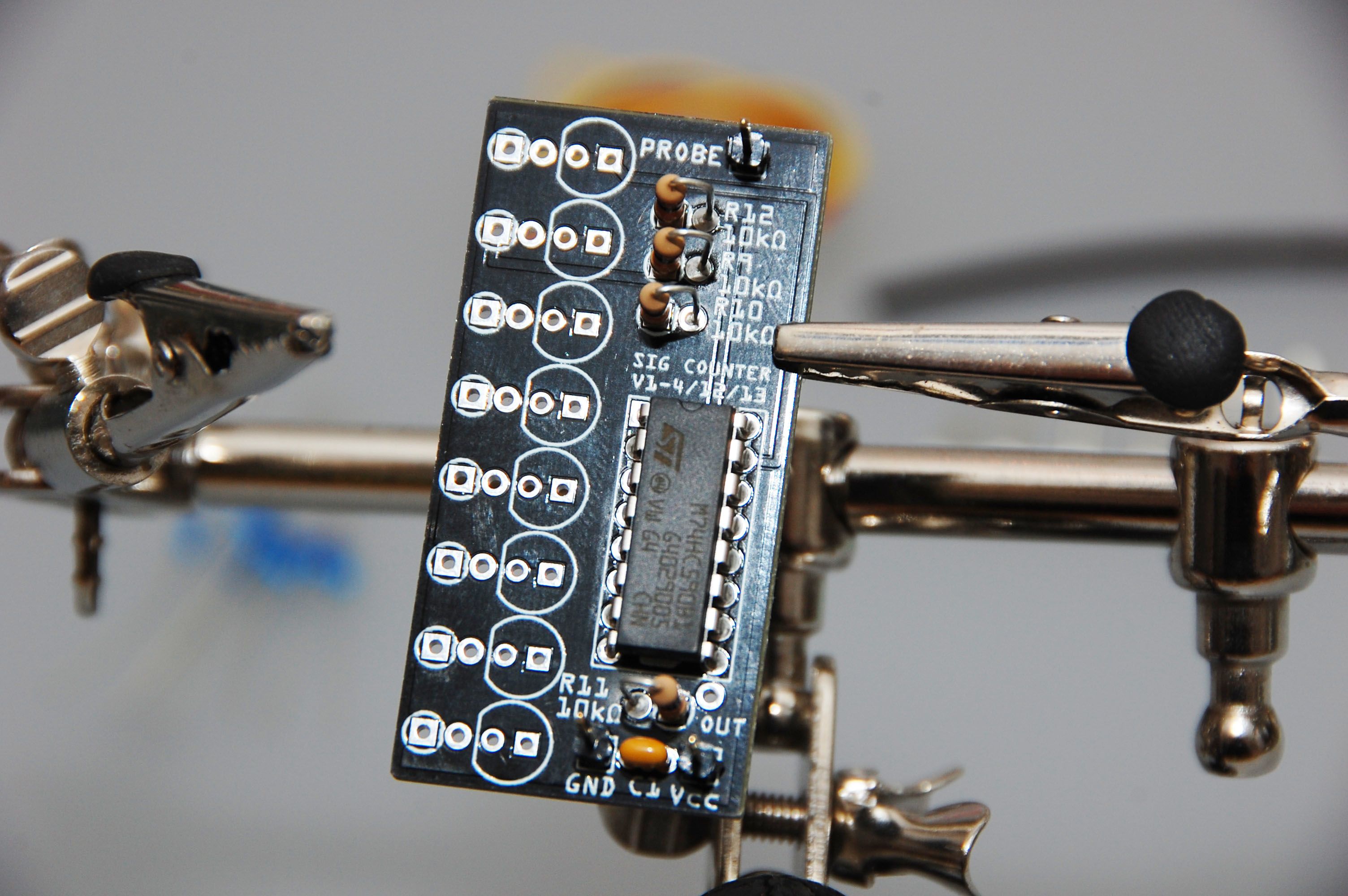

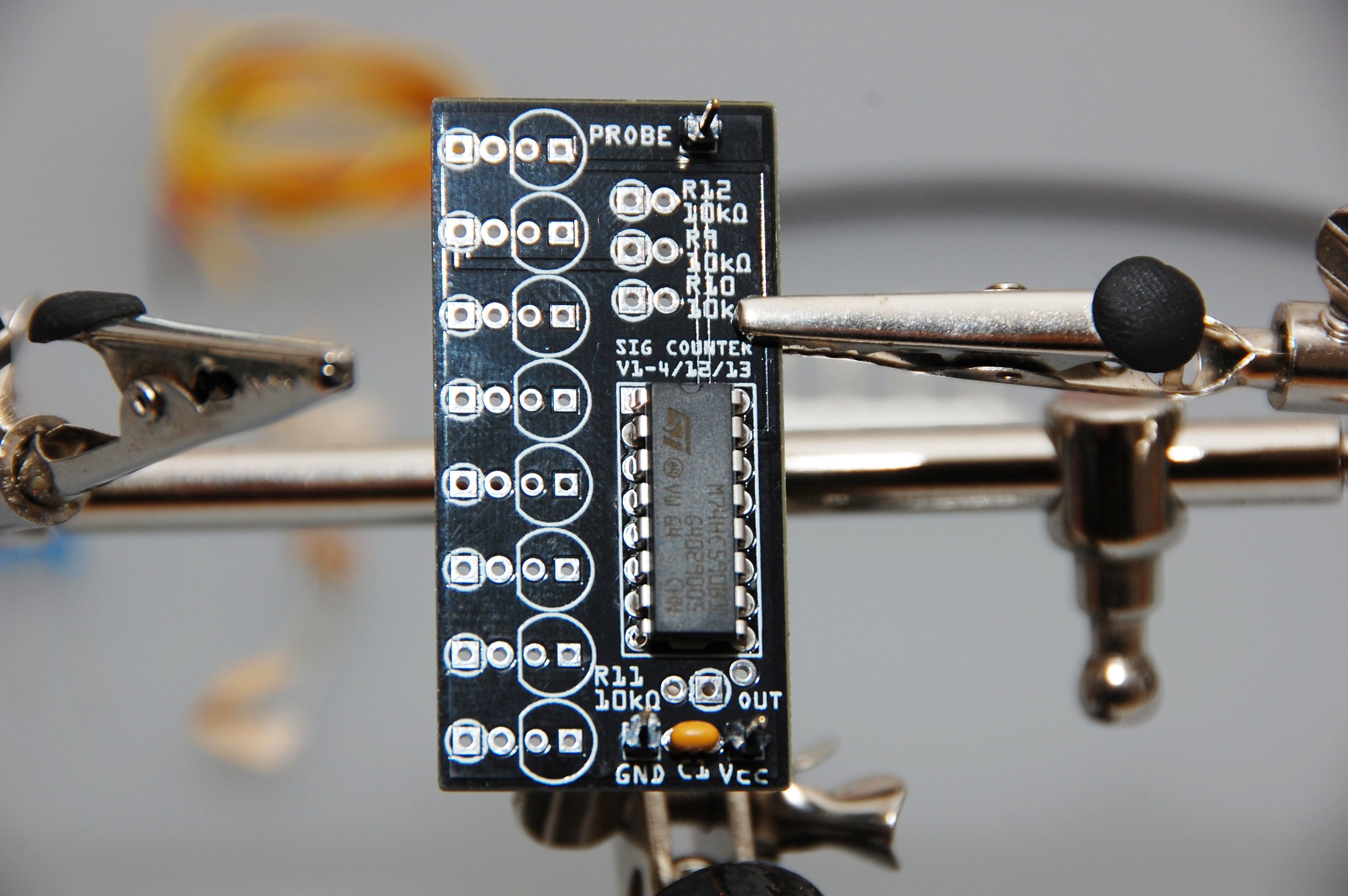

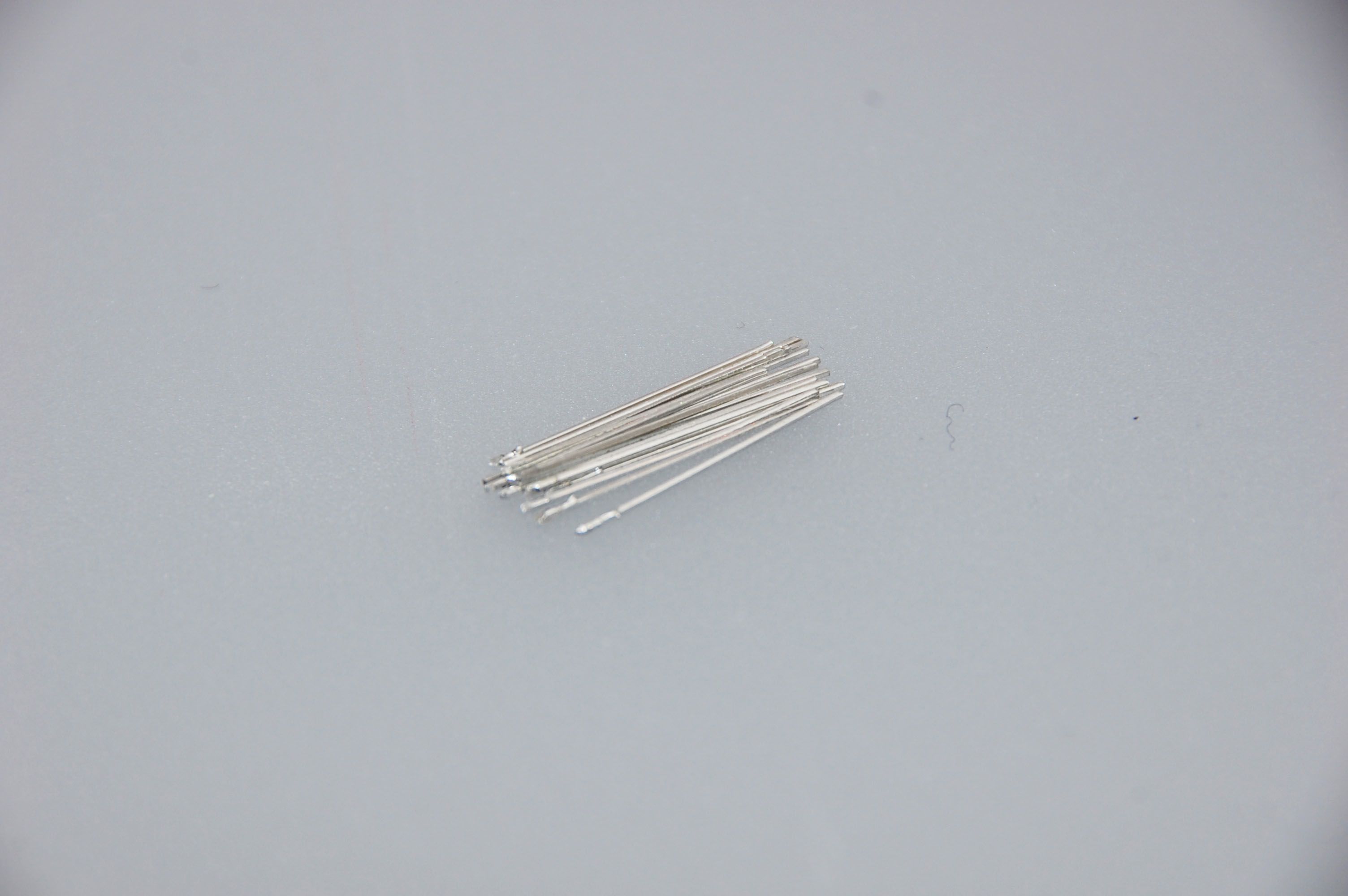

Dann kommen die drei Pins oder Stiftleisten (Probe, GND und Vcc), sie ermöglichen den Wechsel der Mess- und Versorgungsleitungen. Alternativ kann man sie auch weglassen und die Kabel später direkt anlöten.

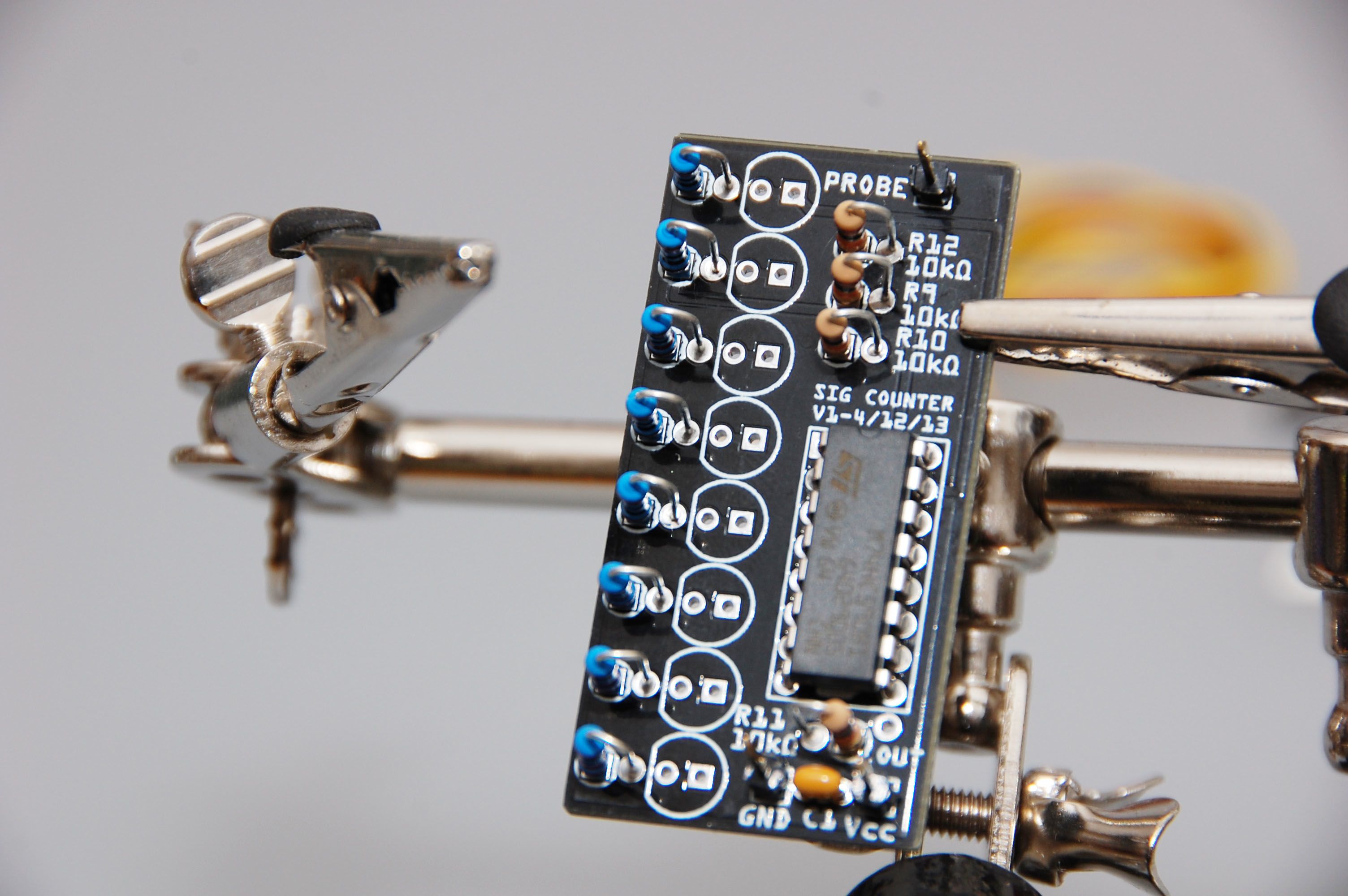

Dann werden die vier Widerstände (R9-R12) mit je 10 kOhm eingelötet.
Diese Widerstände ziehen die Steuerleitungen des Zählbausteins auf Ground und
bringen sie so in einen definierten Zustand, im Fachjargon Pull-Down
genannt.
Die 8 Widerstände links von den LEDs begrenzen den Strom der LEDs und müssen daher zu den gewählten LEDs passen. Für Status-LEDs ist 1 kOhm ein passender Wert.

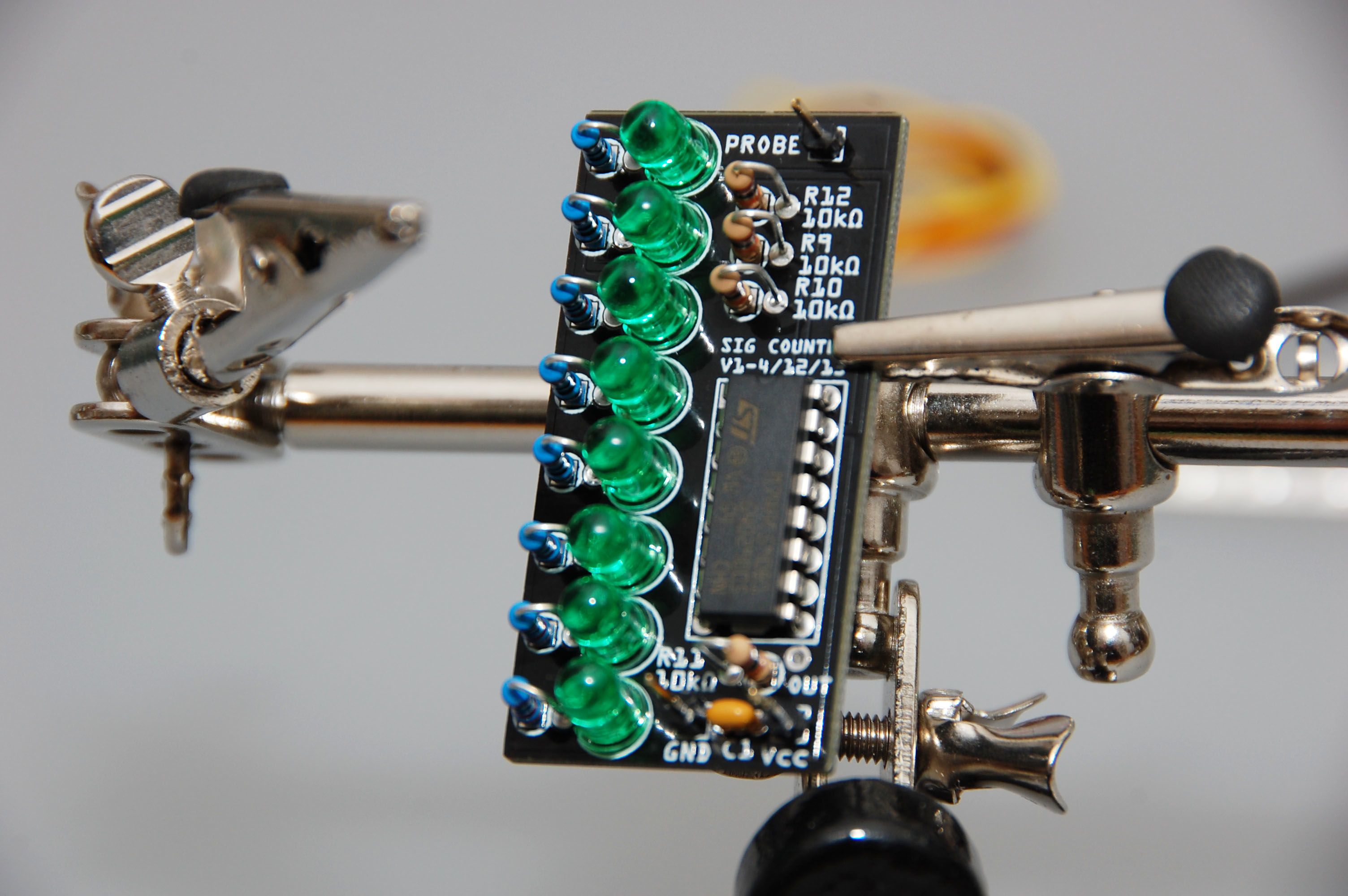

Bei den LEDs ist die Ausrichtung nicht egal. Das kurze Bein bzw. die abgeflachte Gehäuseseite kennzeichnet die Kathode und muß nach links!

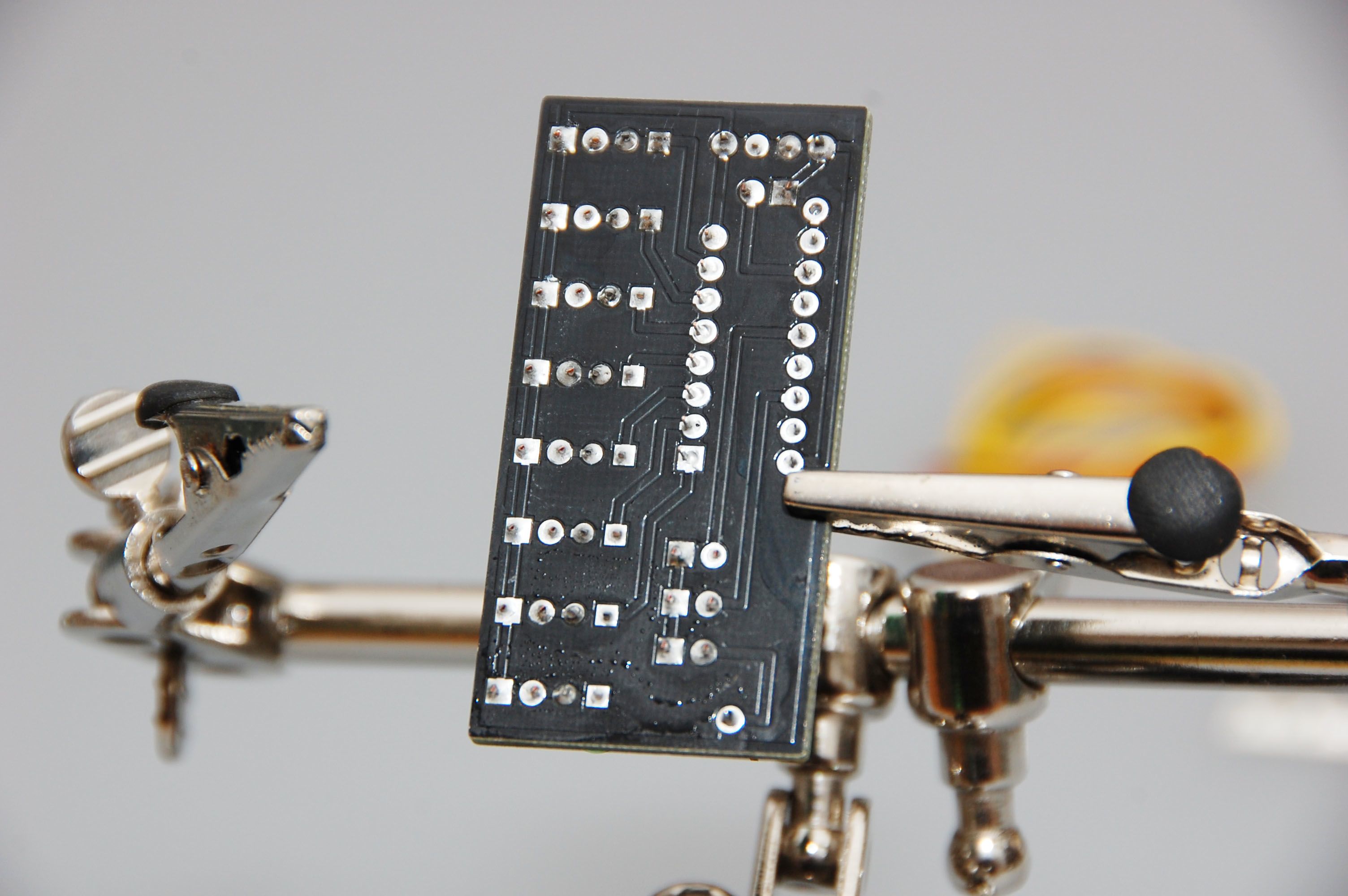

Jetzt noch die Platinenrückseite mit Isopropanol (z.B.
Teslanol® Isopropanol, Aktiv-Reiniger, 1000ml

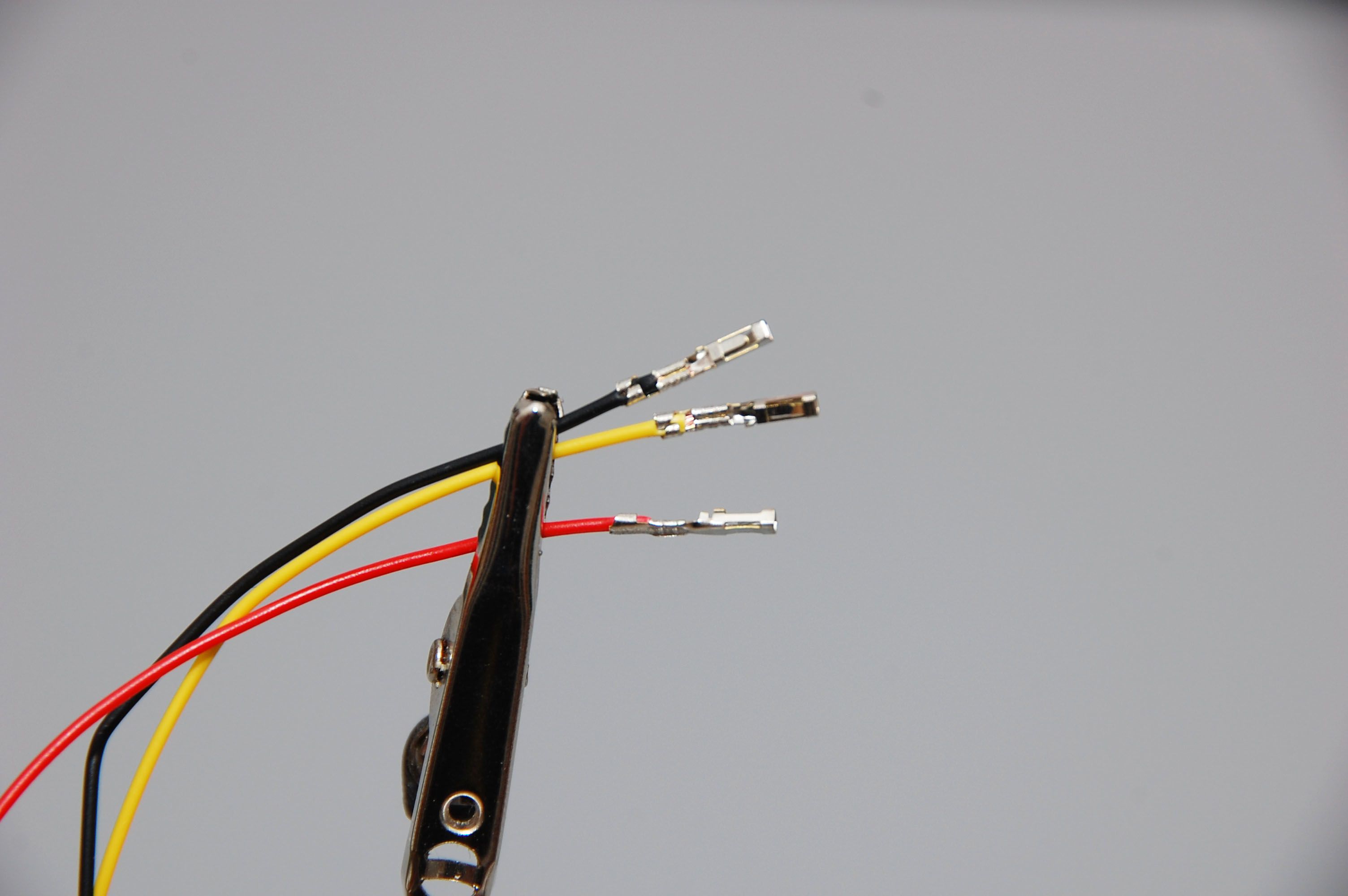

Für die Kabel crimpen (oder löten) wir zunächst die Crimp-CV-Kontakte an die Kabelenden. Ein Ende des gelben Kabels lassen wir aus. Eine Crimp-Zange gibt es z.B. bei EXP-Tech.
Beim Crimpen werden die kleinen Flügel automatisch umgebogen. Sie dienen als Zugentlastung. Hat man die Stecker von Hand angelötet, muß man die Flügel mit einer feinen Zange selbst umbiegen, sie würden sonst später durch den Schrumpfschlauch drücken.

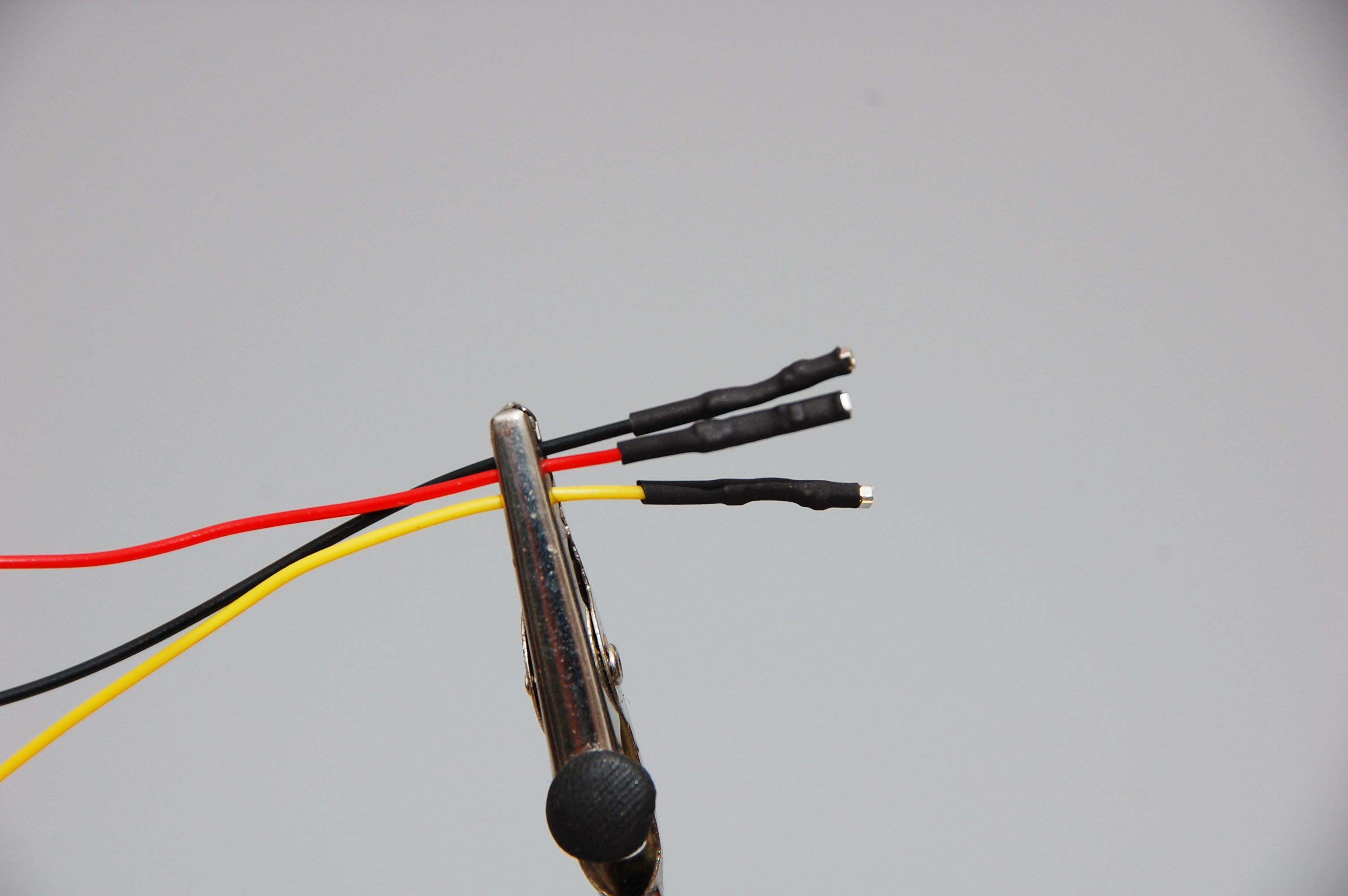

Dann werden die Crimp-CV-Kontakte mit Stücken des dickeren Schrumpfschlauchs eingeschrumpft. Dazu eignet sich am besten eine Heißluftpistole. Notfalls geht auch der Lötkolben oder ein Feuerzeug, dann muß man aber behutsam vorgehen.

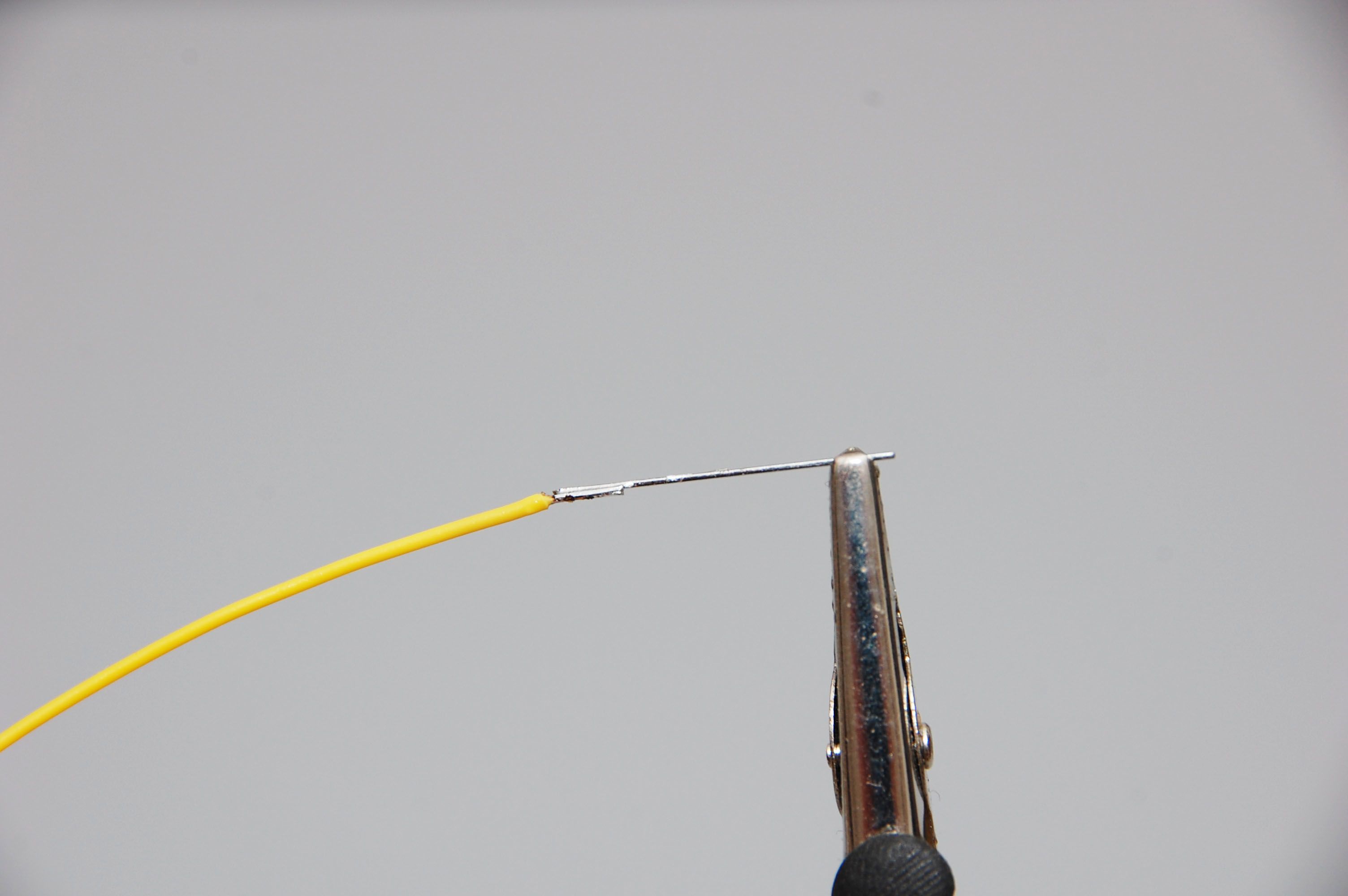

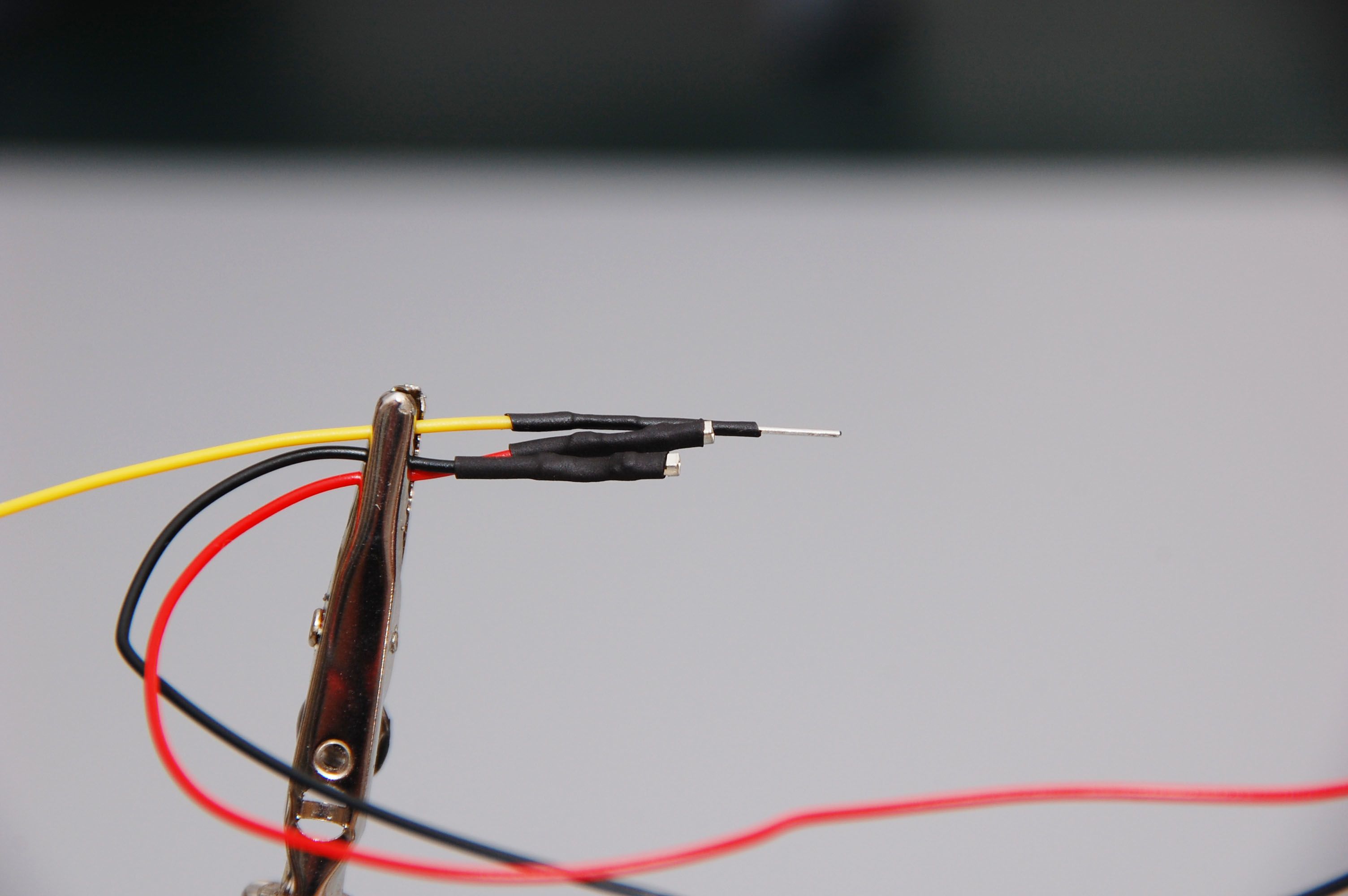

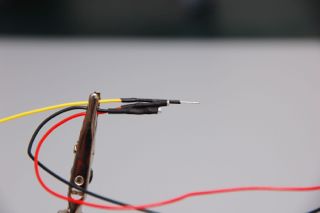

Die Lötstelle des einen Endes des gelben Kabels wird mit dem dünnen Schrumpfschlauch eingeschrumpft.
Das Impulsmessgerät eignet sich zum Beispiel für das Nachverfolgen der Signale zu und von einem Shift-Register, wie es in deNachBau_V03-Projekt verwendet wird.

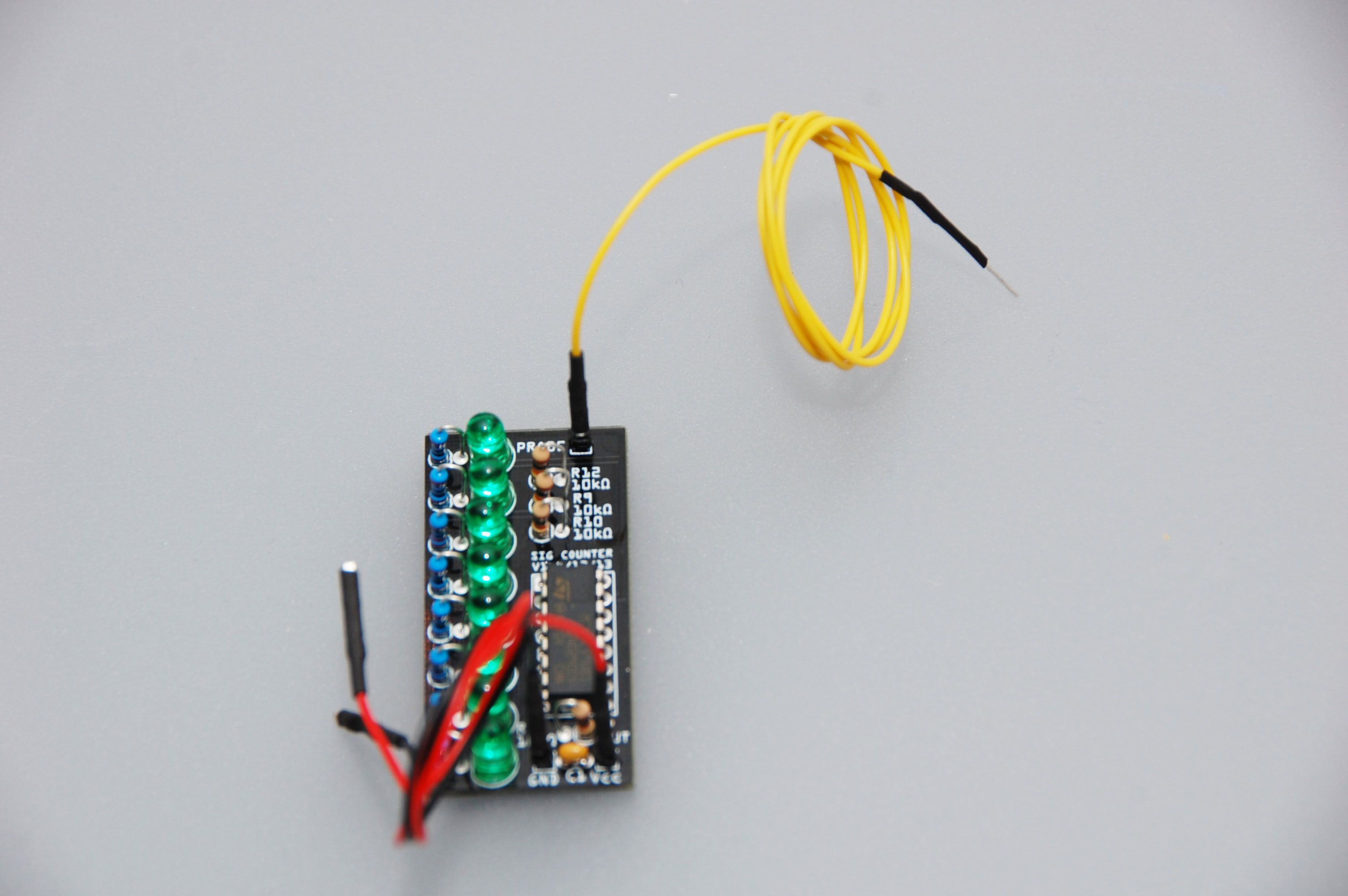

Für die Verwendung schließt man das schwarze Kabel irgendwo an Ground (GND) an und das rote an +5 Volt. Mit der Messspitze an dem gelben Kabel kann man jetzt verschiedene Pins testen.

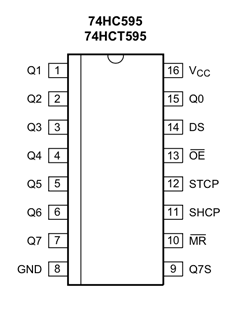

SHCP, der Clock-Pin, muß die schnellste Impulsfolge liefern.
STCP, der Store-Clock-Pin oder auch Latch-Pin muß 8 mal langsamer zählen, als SHCP.
DS sind die Daten, dieser Pin muß unregelmäßig zählen.
Die Ausgänge Q0-Q7 müssen je nach Art der Daten Impulsfolgen liefern.
Bei den NachBau_V03-Projekt kann man so schön prüfen, ob die Daten durch alle 4 Shift-Register geschoben werden und
an den Ausgängen (auch der UDN2981A
-Darlington-Arrays) ausgegeben werden.
